Вы можете отредактировать одно скругление, содержащее угол, сделав его скошенным под острым углом или более округлым.
В области, где встречается много скруглений, можно создать скос кромок или сглаженную угловую поверхность с n числом сторон.

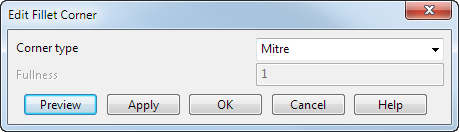

- Откройте вкладку Поверхность > панель Обработка > Скругление > Скругление угла, чтобы открыть диалог Изменить угол.
- Используйте этот диалог, чтобы отредактировать угол скругления:
Тип угла - выберите эту опцию, если вы собираетесь применить скругление угла. Выберите из следующих опций:
- Кромка - создает скошенные углы на выбранном скруглении.

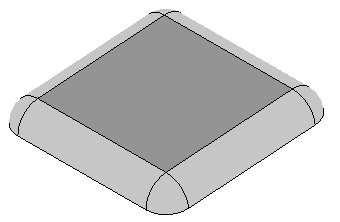

Редактирование углов этого скругления:

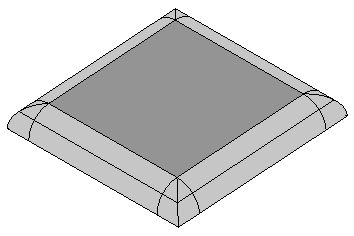

Дает следующий результат:

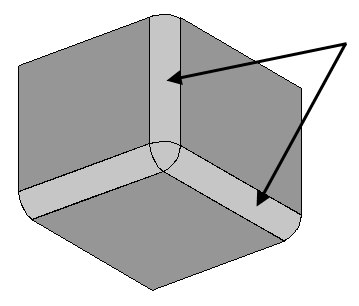

- Округлый - делает угол скругления более округлым. Выберите скругления, содержащие углы, и скругления, ответвление которых лежит на угловых скруглениях:
Вы можете выбрать несколько поверхностей, содержащих скругления с углами.
Введите число в поле Полнота, если это необходимо.
- N-угольный угол - в области, где встречаются несколько скруглений, эта опция обрезает скругления относительно друг друга (формируя n-стороннее отверстие) и автоматически заполняет это отверстие гладкой поверхностью.
Редактирование углов этого скругления:
Дает следующий результат:
- Просмотр - показывает отредактированные углы скругления, созданные с использованием текущих настроек в диалоге. Вы можете изменять настройки в диалоге и выбранные поверхности до тех пор, пока не увидите нужный результат при просмотре.
- Применить - углы изменяются.
- Кромка - создает скошенные углы на выбранном скруглении.
- Нажмите OK, чтобы подтвердить изменения и закрыть диалог.
