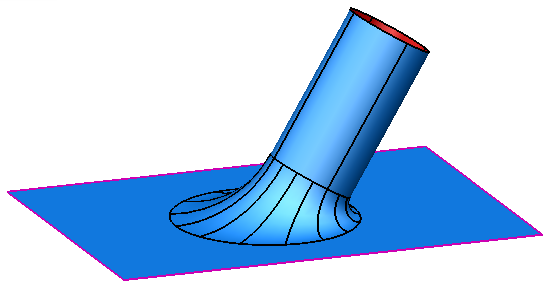

Поверхность стыковки создает плавное соединение между поверхностью и группой поверхностей. Она проходит по касательной к одной поверхности и соединяется с группой поверхностей, гарантируя их плавное сопряжение:
- Откройте вкладку Поверхность > панель Обработка > Сопряжение, чтобы открыть диалог Поверхность стыковки.
- Используйте этот диалог для создания поверхности стыковки:

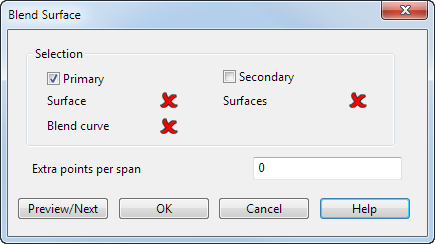

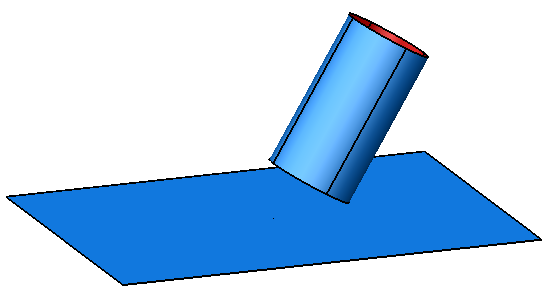

В качестве примера рассмотрим следующие поверхности:
Выбор - выберите поверхности для стыковки:

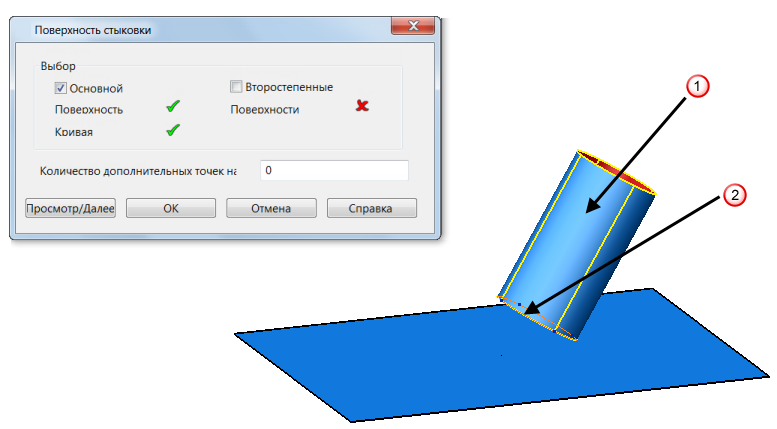

- Основной - используется для выбора поверхности, от которой будет проходить стыковка, и одной из её кривых, от которой начнется поверхность стыковки. ыберите поверхность
, которую нужно состыковать, и кривую на ней
.

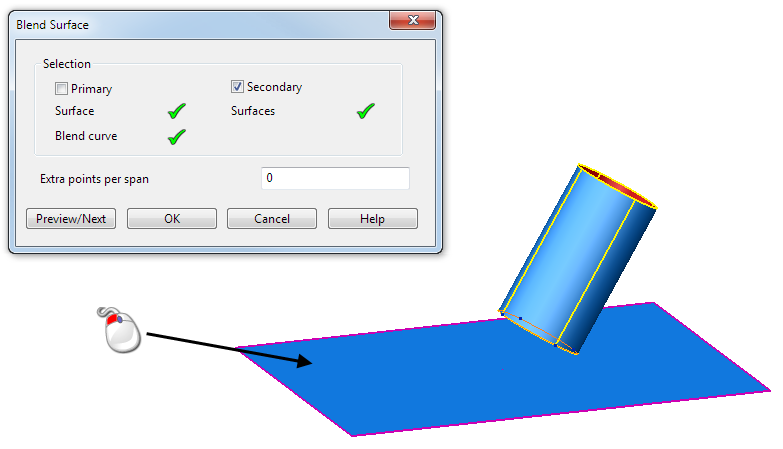

- Второстепенный - используется для выбора группы поверхностей, на которые переходит сопряжение. Выберите эту опцию, а затем одну или несколько поверхностей.
- Количество дополнительных точек на отрезок - кривая сопряжения определяет одну из конечных кривых на поверхности стыковки. Вы можете добавить дополнительные точки на каждый отрезок этой конечной кривой.

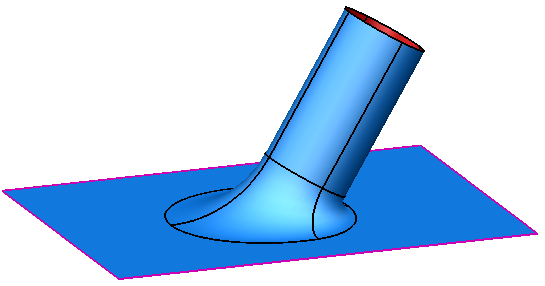

В примере дополнительные точки на отрезок сопряжения добавлены не были:

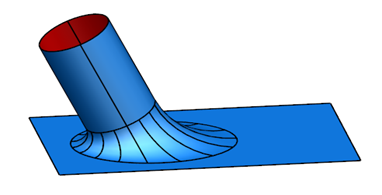

В следующем примере к сопряжению были добавлены 3 дополнительных точки на отрезок сопряжения:
Прим.: Без дополнительных точек на отрезке поверхность стыковки создается в соответствии с точностью, и могут быть добавлены дополнительные точки. Если вы задали не нулевое значение, вы ограничили количество точек на отрезок до этого значения, и поверхность стыковки может не попасть в точность.Выбранное количество точек должно отражать сложность поверхностей, на которых выполняется стыковка. Если поверхность гладкая, получится хорошее совпадение с небольшим количеством точек. С другой стороны, если поверхность извилистая, волнистая или бугорчатая, потребуется большее число точек, чтобы получить достаточное совпадение поверхности.
- Просмотр/Далее - отображает поверхность стыковки, заданную в диалоге. Если изменить выбор объектов или количество Дополнительных точек на отрезок и нажать на эту кнопку снова, просмотр поверхности стыковки обновится. Если нажать на эту кнопку без выполнения каких-либо изменений, появится следующее решение поверхности стыковки. Поверхность стыковки касательно выходит и кривой сопряжения в направлении, противоположном первому решению.
Прим.: Кривая может быть любой кривой на поверхности, не обязательно конечной кривой. - Основной - используется для выбора поверхности, от которой будет проходить стыковка, и одной из её кривых, от которой начнется поверхность стыковки. ыберите поверхность
- Нажмите кнопку ОК для создания поверхности стыковки и закрытия диалога.
