Опция используется для определения снятия связей в конструкции. Предполагается, что стержни соединены в узлах жесткими связями, что гарантирует совместимость перемещений и вращений всех стержней, пересекающихся в данном узле. Исключение представляют только элементы фермы и канаты в конструкциях каркаса, так как в этом случае используются шарнирные соединения. Шарнирные соединения обеспечивают равные перемещения в узлах, но допускают повороты концов элементов. Если необходимо, то в жестких соединениях элементов может быть определено снятие связей.
Диалоговое окно Снятие связей открывают одним из следующих способов:
- Выберите команду меню Геометрия > Снятие связей.
- Щелкните
.

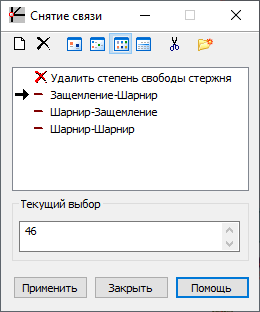

Диалоговое окно Снятие связей предназначено для снятия связей в конструкции. Оно содержит следующее:
- Поле активного списка — отображение списка выбранных или заданных типов снятия связей, которые могут быть назначены элементам или узлам конструкции. Это поле также содержит информацию о метке и типе снятой связи.
- Поле текущего выбора — отображение узлов или элементов конструкции, выбранных в данный момент. Можно задать снятие связей в выбранных узлах или элементах.
- Стандартные кнопки ("Применить", "Закрыть" и "Помощь").
В верхней части окна расположены следующие иконки:
- назначает Новый тип снятия связи
- удаляет из активного списка выбранный тип снятия связи.
,
,
и
- показывает активный список снятия связей в виде больших иконок, малых иконок, краткого или полного списка.
- удаляет из активного списка все типы снятия связей, которые не вошли в проектируемую конструкцию.
: открытие диалогового окна Управление метками.
Если выбран полный список, то параметры назначенных видов снятия связей представлены в списке следующим образом:
- Если во второй колонке появляется символ "х", это означает, что этот тип снятия связей уже использован в конструкции.
- Коды, описывающие вид снятия связей, появляются в третьей колонке (символ "х" указывает на зафиксированную степень свободы, а символ "f" – на освобождаемую степень свободы).
Подобно диалоговым окнам для определения других атрибутов, определение снятия связей разделено на два шага:
- Определение типа снятия связи
Выбрать иконку Новый тип снятия связи. Если активный список типов снятия связей пуст или в активный список должен быть добавлен новый тип снятия связей, то возможны два положения:
- Если не выбран никакой из типов снятия связей, то следует с помощью иконки открыть диалоговое окно для определения нового типа снятия связи. Будет активизирована первая вкладка с предварительно заполненными полями (кроме поля "Метка"), иначе значения параметров будут установлены по умолчанию.
- Если выбран один из типов снятия связи, то нажав на иконку , открывают диалоговое окно для определения нового типа снятия связи. Все поля редактирования, кроме поля МЕТКА, будут заполняться в соответствии выбранным типом сечения.
Диалоговое окно для определения нового типа снятия связи можно открыть двойным щелчком на элементе активного списка снятия связей. Диалоговое окно "Определение снятия связи" будет открыто на вкладке в соответствии с выбранным типом снятия связи, все поля вкладки будут заполнены. После изменения необходимых параметров новый тип снятия связи добавляется в активный список путем нажатия на иконку Добавить или клавишу Enter . Если метка при этом не изменилась, на экране появится соответствующее предупреждение.
- Если не выбран никакой из типов снятия связей, то следует с помощью иконки
- Опеределение снятия связей в конструкции.
Для удаления снятия связи, заданной в конструкции поступают следующим образом:
- щелкните
в активном списке связей;
- выбирают объект конструкции, из которого хотят удалить связь.
Этот тип снятия связи не может быть изменен; он указывается таким же способом, как и определение снятия связи в конструкции.
Как только добавлен новый тип снятия связи, его символ появляется на графическом экране.
