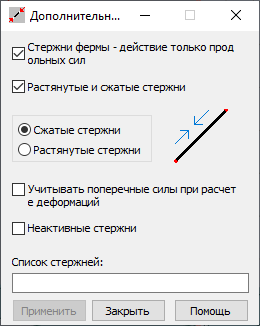

В этом диалоговом окне можно задать дополнительные свойства таких элементов конструкции, как стержни ферм (на которые действуют осевые силы), стержни, которые работают только на сжатие или растяжение, стержни, для которых учитывается действие поперечных сил, влияющих на деформацию конструкции. Диалоговое окно «Дополнительные свойства» можно открыть одним из следующих способов.
- Выберите меню «Геометрия» > «Дополнительные атрибуты» > «Дополнительные свойства стержня».
- Щелкните
.
В диалоговом окне выполняется ряд функций.
- Стержни фермы — создание стержней фермы в конструкциях каркаса. Заметим, что введение элементов такого типа не приводит к выключению связей в элементах рамы, а только изменяет тип стержневого элемента – вместо балочного элемента вводится элемент фермы.
Раньше при использовании стержня фермы в конструкции каркаса необходимо было задать степени свободы стержня. введение элементов типа стержней фермы уменьшает число степеней свободы модели конструкции, что приводит к сокращению времени вычислений при расчете больших конструкций.
Прим.: Параметр «Стержни фермы» применяется только при работе с типами конструкций, в которых используются стержневые элементы балочного типа. Эту опцию нельзя использовать в конструкциях следующих типов: в плоских и пространственных фермах, в конструкциях, работающих в условиях плоской задачи, в осесимметричных конструкциях; В этих конструкциях все стержни должны быть стержнями ферм. - «Учитывать поперечные силы при расчете деформаций» — при выборе этого параметра в процессе расчета конструкции учитывается влияние на деформацию конструкции поперечных сил в выбранных стержнях. Для таких стержней должен быть задан модуль сдвига.
- Растянутые и сжатые стержни — если выбран этот параметр, то, в зависимости от выбора растянутых или сжатых стержней, в процессе расчета конструкции будут учитываться только силы растяжения или сжатия соответственно.
При выборе этого параметра будут доступны еще два параметра:
«Растянутые стержни» и «Сжатые стержни». В поле, которое расположено в нижней части диалогового окна, можно задать следующие стержни (графически или путем ввода номеров): стержни ферм, стержни, работающие только на растяжение или только на сжатие, стержни, для которых необходимо учитывать влияние поперечных сил при расчете деформацией конструкции.
Прим.: В настоящее время расчет сжатых/растянутых стержней выполняется так же, как расчет стержней фермы. Поэтому при выборе параметра «Растяжение/Сжатие» параметр «Стержни фермы» выбирается автоматически.
При выборе параметра «Стержни фермы» обратите внимание на атрибуты и нагрузки, назначенные выбранному элементу конструкции, так как функционирование стержня фермы по отношению к стержню балки будет отличаться. Для узлов стержневых элементов фермы генерируется собственный вес стержней фермы. Что касается нагрузок, прилагаемых по длине стержня, учитываются только нагрузки, действующие вдоль оси стержня, а поперечные нагрузки игнорируются. Это относится к следующим типам нагрузок:
- равномерно распределенная нагрузка на стержень;
- распределенная трапецеидальная нагрузка;
- усилие в стержне.
В нижней части диалогового окна имеется параметр «Неактивные стержни». Если он выбран, то стержни, номера которых введены в поле «Список стержней» или выделены в области рисования, будут игнорироваться при создании модели конструкции. (Стержни игнорируются и при создании сетки конечных элементов).
