Часть 3. Создание рельефа и основания здания

В этом упражнении мы добавим на строительную площадку топоповерхность и основание здания.

Категория Новые пользователи Требуемое время 15 мин. Используемые учебные файлы GSG_03_Terrain_Pad.rvt

Создайте рельеф за счет добавления точек в различных отметках и постройте основание здания, используя фундаментные стены. Для начала скачайте файл учебного пособия GSG_03_Terrain_Pad.rvt. Скачайте этот файл ZIP (если ранее не скачивали файлы упражнений для учебных пособий).

Цели

• Создание топо-поверхности путем указания точек на разных отметках.
• Создание основания здания на основе проекции фундаментных стен.
• Использование границы 3D-вида для создания каркаса 3D-вида, включая рельеф.
• Определение для рельефа материала "Трава" для создания реалистичного 3D-вида.

Посмотреть видеоролик

Добавление рельефа

1. Откройте файл упражнения GSG_03_terrain_pad.rvt.
2. В Диспетчере проекта в раздел "Планы этажей" дважды щелкните элемент "Площадка".
3. Выберите вкладку "Площадка"панель "Создание площадки" ("Топо-поверхность").

   Обратите внимание, что инструмент "Разместить точку" на панели инструментов выбран по умолчанию.

4. На панели «Параметры» задайте для параметра «Отметка» значение 1000.
5. Щелкните в области чертежа, чтобы добавить две точки слева от здания: одну выше, а вторую ниже здания.

6. Измените значение отметки на –500 и добавьте еще две точки справа от здания: одну выше, а вторую ниже здания.

   1. Измените отметку, присвоив ей значение 2500, и добавьте точки, как показано на изображении.

   2. Измените отметку, присвоив ей значение 1000, и добавьте точки, как показано на изображении.

7. На панели "Поверхность" щелкните значок (Принять поверхность).
8. На панели быстрого доступа щелкните значок ("3D-вид по умолчанию").

Добавление основания здания

1. Выберите вкладку "Площадка"панель "Создание площадки" ("Основание здания").
2. Выберите вкладку «Изменить | Создать границу основания»панель «Рисование» (Выбрать стены).
3. Выберите наружные стены. Используйте клавишу TAB для выбора цепочки стен.
   • Используйте ручки разворота, чтобы убедиться в том, что эскиз основания находится на внутренней грани стен. Чтобы проверить это, используйте инструмент ViewCube (Видовой куб) для задания ориентации по направлению вверх.
4. На панели "Режим" щелкните значок ("Выход из режима редактирования").
5. На палитре «Свойства» измените значение уровня основания на «01 — Этаж магазина».

6. Настройте ориентацию 3D-вида таким образом, чтобы он отображался из верхнего правого угла, и щелкните снаружи здания и рельефа, чтобы выбрать сам 3D-вид.
7. На палитре свойств в разделе "Границы" выберите параметр "Границы 3D-вида".

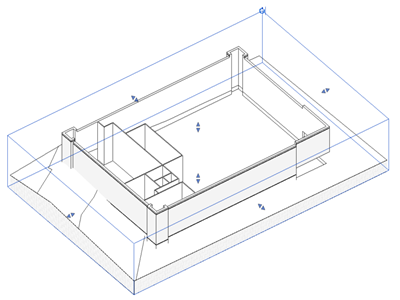

8. Выберите границу 3D-вида в области рисования и перетащите ручки для изменения рамки, как показано на изображении.

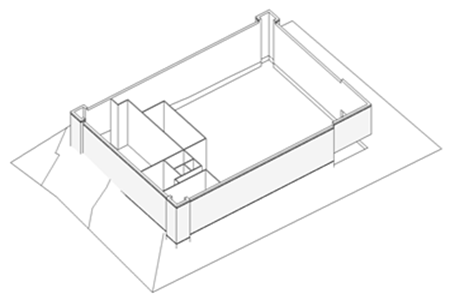

9. Не отменяя выбор границы 3D-вида, щелкните правой кнопкой мыши и выберите команду "Скрыть на виде""Элементы", чтобы скрыть границу 3D-вида.
   Прим.: Границу 3D-вида можно отобразить в любой момент для внесения изменений. См. раздел о скрытии и отображении элементов.
10. Выберите рельеф, после чего щелкните на палитре свойств значение для параметра "Материал" и нажмите (кнопка "Обзор").
11. В окне "Обозреватель материалов" выполните следующие действия.
    1. В поле поиска введите Трава и нажмите клавишу Enter.
    2. В области результатов поиска дважды щелкните элемент "Трава", чтобы добавить его в проект. Он будет показан на верхней панели обозревателя в разделе "Материалы в документе".

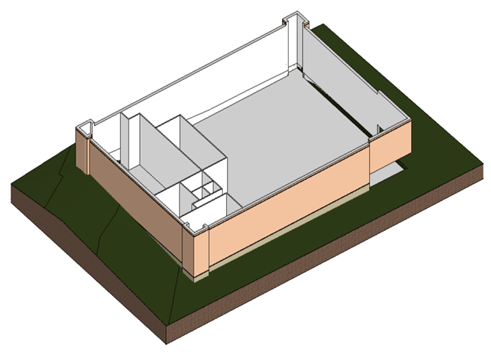

12. На панели управления видом выберите "Визуальный стиль: невидимые линии""Тонированный" для просмотра материалов.
