Используйте инструмент "Топо-поверхность" для просмотра или изменения свойств топо-поверхности или области поверхности.
Для просмотра или изменения свойств топо-поверхности или участка поверхности откройте 3D-вид или план стройплощадки, а затем выберите вкладку "Формы и Генплан"панель "Создание площадки"
("Топо-поверхность").
Имя | Описание |
---|---|
Материалы и отделка | |
Материал | Выберите из списка материал для поверхности. Для топо-поверхностей можно создавать пользовательские материалы. Следует учитывать, что такие материалы не должны содержать образцы штриховки. См. раздел Материалы. |
Размеры | |

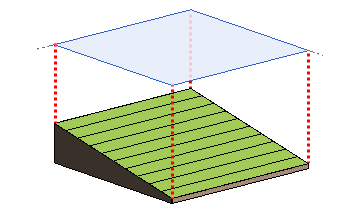

Спроецированная площадь | Двумерная область поверхности при проецировании на плоскую поверхность, как если бы она рассматривалась сверху.
![]() В спроецированную площадь не включается дополнительная площадь поверхности, сформированная наклонами и другими 3D-характеристиками поверхности. Спроецированную площадь можно включать в спецификации. Не изменяется пользователем. |
Площадь поверхности | Общая площадь топографии, включая дополнительную площадь поверхности, сформированную наклонами и другими 3D-характеристиками поверхности.
![]() Площадь поверхности можно включать в спецификации. Не изменяется пользователем. |
Данные изготовителя | |
Комментарии | Пользовательские комментарии, касающиеся топо-поверхности, которые могут отображаться в спецификациях. |
Имя | Имя топо-поверхности, которое может отображаться в спецификациях. |
Маркировка | Уникальный присваиваемый пользователем идентификатор. |
Стадии | |
Стадия возведения | Стадия, на которой создается топо-поверхность. |
Стадия сноса | Стадия, на которой сносится топо-поверхность. |
