Поворот условного севера

Чтобы изменить ориентацию модели относительно верхней части области чертежа, используйте инструмент «Повернуть условный север».

Инструмент «Повернуть условный север» влияет на виды в плане, для свойства «Ориентация» которых выбрано значение «Условный север». Влияние на чертежные виды, фрагменты видов в плане и другие типы видов отсутствует.

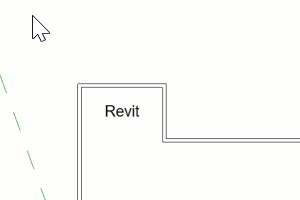

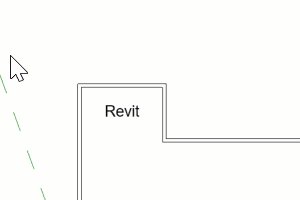

Следующий пример показывает модель до и после использования инструмента «Повернуть условный север».

Поворот условного севера

  1. Если для модели активирована совместная работа, убедитесь в том, что все изменения проверены и в настоящее время модель не используется.
  2. Открыть вид в плане.
  3. Убедитесь в том, что на палитре свойств для свойства «Ориентация» для вида задано значение «Условный север».

    При повороте условного севера для этого вида данное изменение влияет также на другие виды в плане, для параметра «Ориентация» которых выбрано значение «Условный север».

  4. Если требуется повернуть проект под углом, отличным от 90 или 180 градусов, добавьте опорную плоскость для требуемого угла поворота, если это необходимо.
  5. Перейдите на вкладку «Управление»панель «Местоположение проекта»раскрывающийся список «Положение»(«Повернуть условный север»).
  6. В диалоговом окне «Поворот проекта» выберите параметр Сохранить ориентацию текстового примечания при повороте, если для текстового примечания необходимо сохранить ориентацию по виду.

    Снимите флажок, если требуется, чтобы текстовые примечания вращались вместе с моделью.

  7. Чтобы указать угол поворота, выполните одно из следующих действий:
    • Выберите требуемый угол поворота.
    • Выберите Выровнять выбранную линию или плоскость. На виде выберите опорную плоскость или имеющуюся линию для поворота.

    При повороте модели отображается сообщение с указанием числа повернутых элементов.

  8. Проверьте результаты на всех видах.

    Если в сообщении указаны ошибки, можно экспортировать данные о них для последующего анализа и исправления.

  9. Если для модели активирована совместная работа, после поворота условного севера ее нужно синхронизировать с моделью в хранилище и попросить остальных пользователей создать новые локальные копии.
