Вы можете повернуть модель в соответствии с истинным севером.
Видео: «Поворот истинного севера»
Ориентация модели по истинному северу
- Откройте план стройплощадки.
- Используйте точку съемки для указания известного местоположения на площадке.
- Измените ориентацию вида: на панели свойств для параметра «Ориентация» выберите значение «Истинный север».
- (Необязательная операция.) Добавьте на вид опорную плоскость или аннотацию, которая указывает направление на истинный север.
При повороте модели на истинный север ее можно будет использовать в качестве направляющей. Позже эту направляющую можно будет удалить.
Например, в данном плане стройплощадки для указания направления на истинный север используется стрелка с комментарием «True North».
- Выберите вкладку «Управление»
панель «Местоположение проекта»
раскрывающийся список «Положение»
«Повернуть истинный север».
- Задайте направление на истинный север одним из следующих способов.
- Для установки угла поворота на панели параметров для параметра «Угол между условным и истинным севером» ввести нужное значение.
Например, если разность между условным севером (направлением вверх на виде) и истинным севером составляет 45 градусов, введите 45. Модель на виде поворачивается на указанный угол.

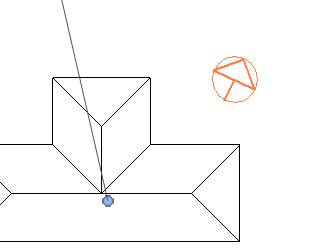

- Поворот модели на истинный север графически:
- Выберите ручку поворота
, которая отображается в центре модели, и перетащите ее к направляющей.
- Щелкните по направляющей для указания направления на истинный север.
- Щелкните еще раз в верхней части окна приложения.

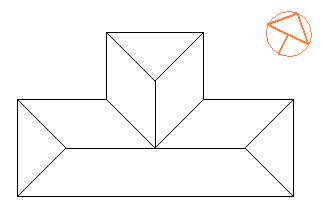

Модель будет повернута на истинный север.
На виде стройплощадки щелкните точку съемки, чтобы увидеть, что она выровнена по истинному северу, и базовую точку проекта, чтобы увидеть, что она отображает смещение от истинного севера.
Все другие виды также будут использовать истинный север для расчета теней, инсоляции и других расчетов. При этом можно ориентировать виды в плане на условный север для упрощения процесса проектирования.
- Необязательно: вы можете сбросить ориентацию вида до значения «Условный север» и удалить направляющую, которая указывает направление на истинный север.
