端子可以用来连接那些需要快速断开或在产品装运期间需要拆卸的装置，而在其他情况下，它们可以用来为其他装置分配电力。在系统设计过程中，端子排编辑器可以定义这些已连接装置的位置。端子排编辑主要在控制系统设计周期的结尾阶段使用，以提高在端子排上添加标签、编号和重新排列端子等操作的速度。

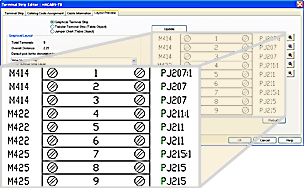

为加快端子排的构造及其所有布线工作而创建的文档称为端子排布局图形。这些图形显示了某个特定端子排的所有端子的基本排列。您也可以使用端子排编辑器在端子符号旁边显示布线和装置连接信息。您可以通过端子排布局图形获得有关端子排的所有信息，而不用参考原理图图形。
修改整个端子排或个别端子。指定目录值、重排序端子号、添加跳线和跳线图、添加备用端子和附件。插入或更新图形化端子排布局和表格式端子排布局。
无论在激活项目中采用的是哪种标准（例如“组合的安装代号/位置代号标记模式”），安装代号 (INST)、位置代号 (LOC) 和标记排 (TAG_STRIP) 的值均可用于确定端子排的唯一性。
使用端子排编辑器进行更改后，更改将被写回原理图图形以用于以后更新，并将创建一个端子排布局的图形式或表格式图形。图形必须是激活项目的一部分才可以执行更新。
如果端子排编辑器遇到错误且无法启动，则将会在与项目文件相同的位置处创建日志文件（名为 TSE_Error_<date and time>.log）。日志信息包括有关用户名、项目名称、日期、时间、端子排标记、安装和位置的详细信息。还包括有关特定端子的详细信息（例如端子所在图形、端子的处理以及端子的问题）。
布线约束
“端子排编辑器”可以根据指定的布线约束来添加或删除额外的端子。布线约束是指可连接到特定装置（例如端子）的导线数限制。修改端子时，可以在“端子特性”对话框的“每个连接的导线数”部分中指定端子的每一侧所允许的导线数。
仅在使用端子排编辑器编辑端子时才会放置额外的端子。定义“每个连接的导线数”值后，端子排编辑器会检查端子一侧所连接的导线数/装置数是否超出了所允许的范围。如果超出了定义的约束，则端子排编辑器会添加其他端子并将超出约束的目标移动到新端子。新端子具有与原始端子相同的接线、特性和目录指定。移动的目标在新端子中的级别与其在原始端子中的级别相同。额外的端子会在 BOM 表中反映出来。
使用端子排编辑器编辑端子排后，将重新评估是否需要额外端子，并且如果不再超出约束，将会删除额外端子。如果从关联性中删除了主示意图端子，则额外的端子也会被删除。
端子排表格生成器
“端子排表格生成器”将一个或多个端子排作为表格对象插入。它将所有表格区段放置到新图形中，并将新图形添加到激活项目中。
有些选项可以将端子排作为单个表格对象插入，或将端子排拆分为多个表格对象。此工具也可以用于重新编译或刷新激活项目内的现有端子排表格。
每个选定的端子排将出现在一个单独的图形上。端子排的安装代号、位置代号和标记值将写入项目文件 (*.wdp) 中的“图形描述”字段。
