使用要素样板

除了用于创建 行业模型图形 行业模型样板 外,还有要素 样板 ,它包含具有预定义的几何图形、属性、 标签 和内部连接的几个 行业模型 要素。

使用要素样板创建可以根据需要插入和重用的要素组。例如,使用要素样板创建变压器组、兼容的单位、变电站或横截面。还可以为属性值不同的设备类型定义样板(参照记录)。

可以将要素样板指定到要素类。在定义样板时,必须选择要指定该样板的要素类的至少一个要素。如果 行业模型 包含启用 作业 的要素类,则样板中的要素组和要素组要素必须启用作业。所有其他样板要素类不能启用作业。另外,必须将它们添加到作业样板。

对样板中的要素编组

如果对样板要素编组,则可以将要素排列作为单个图元进行移动或旋转。然而,在实例化要素排列时,无法单独移动其组成部分。此行为由属于样板的要素类的要素规则“更新样板实例”控制。

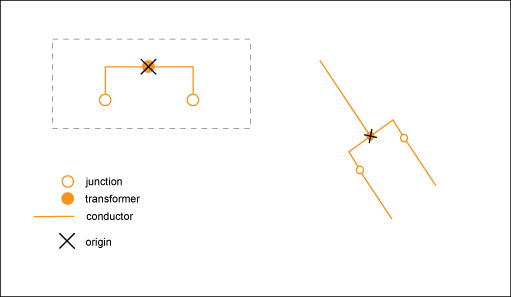

示例 — 用于电气要素排列的此样板由一个变压器、两个接线盒和两个导体组成。使用此样板,可以实例化五个对象并通过单击鼠标来应用其属性和连接。对样板编组:可以将其作为单个图元进行放置和移动。之后,可以继续数字化导体。

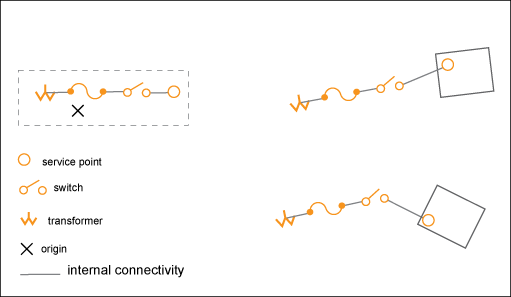

示例 — 用于电气要素排列的此样板可用于住宅区域,以创建到维修点的连接。在住宅区域中,维修点通常使用相同的要素排列连接到变压器。在这种情况下,样板可以加快获取数据速度。此要素排列未编组:可以实例化样板,然后将每个维修点分别移动到其精确位置,而无需移动其他要素。

样板参照记录

在选择要包括在样板中的要素时,每个要素的属性值将存储为参照记录。默认情况下,参照记录将命名为 <要素类名称>_<编号>。在“创建样板”对话框中,可以将参照记录替换为任何现有的参照记录。在“创建样板”设置中,可以选择在实例化样板时要应用的公用参照记录。(必须选择公用参照记录,因为样板将对所有用户可用。)
