创建实体孔

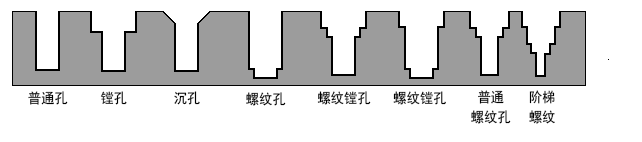

可以通过指定孔的用途为实体增加下列类型的孔。

在实体上或穿过实体创建孔的步骤：

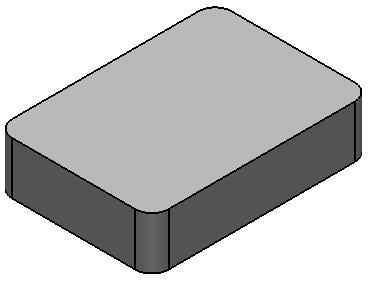

1. 创建实体或打开包含实体的模型：



2. 单击“实体”选项卡 >“特征”面板 >“孔”以显示“普通孔”对话框：



3. 从下拉列表中选择“孔类别”：
   • 普通加工(ISO)
   • 精加工(ISO)
   • 直接成型
   • 不带公差
4. 为已选的类别选择特定的孔应用。

   除不带公差孔之外，创建孔时也会保存基于用途的加工公差。

   提示： 您可以在“选项”对话框的“孔”页面上增加自己的孔类别和应用。

   对话框上显示的选项反映的是已选定的“孔类别”和“应用”。

5. 使用 可在创建模式和编辑模式之间切换，而无需关闭/重新打开对话框。
   • 在创建模式下，单击 以切换到编辑模式和识别模式。
   • 在编辑模式下，单击 以切换到创建模式。
6. 如果可用，单击 显示选定孔的使用信息和应用示例。

   如果可用，单击 显示“平面详细信息”对话框。此选项仅当已确定孔位置后可用。

7. 如果显示 ，则孔被视为要在 PowerMill 中加工。单击 可使该按钮变为 。

   如果显示 ，孔会在输出到 PowerMill 时被忽略。

8. 使用以下部分为下面几种孔设置类型特定选项：
   • 镗孔 - 使用标准“尺寸”选项设置尺寸来匹配可轻松拟合螺钉尺寸的标准。
   • 螺纹孔：
     1. 从“标准”下拉列表中选择一个选项。
     2. 通过从下拉列表中选择一个值来指定“尺寸”。预定义螺纹孔的尺寸对应于采用适当单位的钻孔尺寸。

        或者，选择“用户定义”，然后在尺寸框中输入您自己的值，或使用参数来指定螺纹孔的直径。孔会设置为最接近参数值的螺纹尺寸。

   • 沉头
9. 使用尺寸选项指定孔的尺寸和修剪属性。

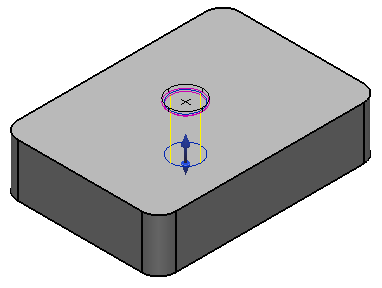

10. 单击实体以定位孔中心。孔被绘制在实体上。



11. 要完成创建孔的操作，单击以下按钮之一：
    • 应用 - 创建孔，保持对话框处于打开状态，并保持孔创建模式。您可以再次单击实体，增加另一个孔。新孔与上次创建的孔相同；系统将显示“孔特征”对话框，以便您修改孔。
      注： 使用默认设置创建下一个孔，除非您选择“选项”对话框中“孔”页面上的“重新使用最后的孔定义”选项。
    • 确定 - 根据定义创建孔并关闭对话框。
    注： 如果更改“孔”对话框上的值使孔定义无效，针对不可用的“接受”和“应用”按钮的状态栏帮助将指示值不正确。

    表示操作的“孔特征” 图标将显示在实体特征树窗口中。在实体中创建 20 个孔后，系统会询问您是否要优化树。

提示： 使用“选项”对话框中“制造”页面上的“孔输出”选项可将孔输出为 PowerMill 孔特征，并自动生成其刀具路径。
