从 InfraWorks 导入桥梁和隧道

导入桥梁或隧道模型，然后将其几何图形转换为零件，以进一步进行详图设计和分析。

注： 安装 InfraWorks 和 Revit 时，必须安装相同年份的版本。还需要 Autodesk Revit Interoperability for InfraWorks。

1. 将模型从 InfraWorks 发送到 Revit。
   • 向 Autodesk Revit 发送桥梁的步骤
   • 向 Autodesk Revit 发送隧道的步骤

   进入 Revit 后，模型即可以接受结构钢筋。

   注： 为了使工作流保持一致，在将几何图形导入到 Autodesk Revit 时，请在 InfraWorks 和 Revit 模型中使用相同的测量单位。在“可见性和图形替换”对话框中启用“基础设施”类别过滤器，以控制导入的几何图形的可见性和图形。

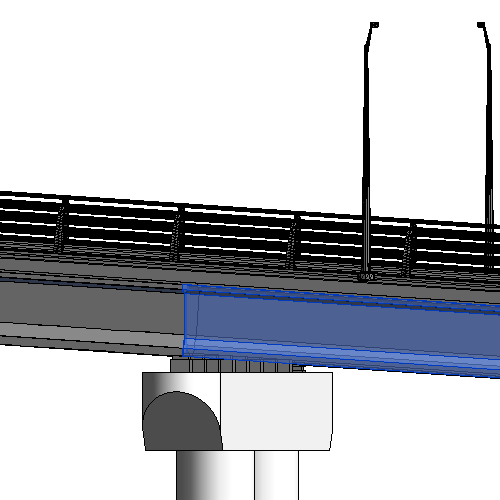

2. 选择需要详图设计的组件并从中创建零件。
3. 在创建零件后，可以进一步对桥梁组件绘制详图并包含在部件中，就像在 Revit 中创建的其他零件一样。

注： Revit 不支持基于桥梁模型类别创建模型族。可以基于桥梁注释类别创建注释族。
