自學課程 B7：iLogic 線性靜態分析

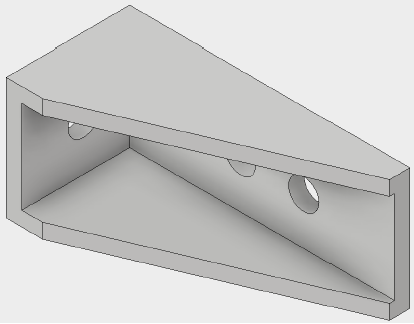

在此自學課程中，我們將使用 iLogic Automation 規則建置、執行和後處理線性靜態模擬。我們將模擬作用在不鏽鋼托架上的螺栓負載。

開啟模型和 Inventor Nastran

1. Inventor 開啟後，按一下「檔案」 > 「開啟」。
2. 導覽至檔案 iLogic_fitting.ipt 儲存的目錄，然後按一下「開啟」(C:\Users\Public\Public Documents\Autodesk\Inventor Nastran 2023\Tutorial\en-us\Inventor 2023)。

3. 按一下「環境」 > Autodesk Inventor Nastran。


加入規則

現在我們可以開始建立一個規則，包含定義模型的 iLogic 指令。我們可以建立多個規則，每個都有獨特的步驟，或者我們可以建立一個規則，其中包含建置模型所需的所有步驟。在此範例中，我們將建立一個規則。

1. 切換至瀏覽器中的「iLogic」頁籤。

   重要通知

   您會看到已建立主要規則。此規則必須與您建立的所有其他規則平行。基於此自學課程的目的，請注意此規則必須永遠存在。主規則用於

   • 將「iLogic 外部規則」目錄設定為 Inventor Nastran 的 iLogic 外部規則資料夾。
   • 將「iLogic 增益集 DLL」目錄 (iLogic 的物件) 設定為 Inventor Nastran 的系統資料夾。

   依預設，在主規則中，「iLogic 外部規則」目錄和「iLogic 增益集 DLL」目錄會設定為 C 磁碟機，如下所示：

   ExternalRuleDirectory(0) = "C:\Program Files\Autodesk\Inventor Nastran 2023\In-CAD\System\iLogic"

   oIlogic.FileOptions.AddinDirectory = "C:\Program Files\Autodesk\Inventor Nastran 2023\In-CAD\System"

   如果 Inventor Nastran 2023 安裝在不同的磁碟機中，則必須相應地設定這兩個目錄。例如，如果安裝在資料夾 D:\ADSK_NS2023 中，必須在主規則中更新兩個目錄的路徑。編輯主規則並變更路徑，如下所示：

   ExternalRuleDirectory(0) = "D:\ADSK_NS2023\Inventor Nastran 2023\In-CAD\System\iLogic"

   oIlogic.FileOptions.AddinDirectory = " D:\ADSK_NS2023\Inventor Nastran 2023\In-CAD\System"

2. 在「規則」頁籤上，以滑鼠右鍵按一下空白空間，然後選擇「加入規則」。

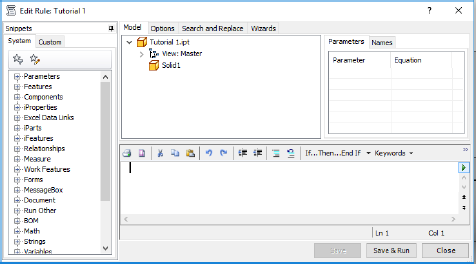

3. 將規則命名為自學課程 1，然後按一下「確定」。這會在「編輯規則」對話方塊中開啟新規則，我們將在建置模型的步驟中使用此規則。


   iLogic 規則是以 Visual Basic 語言建立。我們要加入的第一組指令將定義外部 iLogic 規則和 Inventor Nastran 增益集。

4. 複製以下文字：

   AddReference "NINIlogic"
   Sub Main()
   	   iLogicVb.RunExternalRule("IlogicExtRule_EnterInCADEnv")

   	   Dim AddinObj As New NINIlogic.InCadAddin

   	   Dim strCmdForLoad, strCmdForConstraint, strCmdForMeshModel, strCmdForMesh, strCmdForSolve, strCmdForDisplayContour As String

5. 在「編輯規則」對話方塊的文字欄位中貼上文字。
6. 按兩次 Enter 或 Return 鍵以向下跳至新行。
