路徑分析設定

路徑分析設定控制模型元素如何影響步行路徑。步行路徑的起點與終點之間的模型元素會影響分析所產生的路線。

障礙物

在模型中放置步行路徑時，如果模型元素的幾何圖形落在分析區域內，這些模型元素就會成為步行路徑的障礙物。預設情況會忽略下列模型元素：

• 視圖中隱藏的元素。
• 已拆除的元素。
• 參考底圖中對視圖可見的元素。

加入在步行路徑分析時要忽略的模型品類。在對話方塊中，啟用要忽略的其他模型品類，然後選擇要從清單中忽略的特定品類。

註: 使用巢狀族群時，必須針對在路徑分析期間要忽略作為障礙物的族群，同時選取主體族群和巢狀族群品類。

分析區域

步行路徑使用的分析區域是透過與視圖樓層的頂部偏移值和底部偏移值建立。如果模型元素的任何幾何圖形位於分析區域內，就會被視為步行路徑的障礙物。產生步行路徑是為了避開步行路徑的這些障礙物。

根據一般的規則，最好是將分析區域的頂部設定為高於視圖的切割平面 (請參閱關於視圖範圍)。當分析區域頂部低於切割平面時，您可能會遇到非預期的行為。

註: 步行路徑分析區域中的斜牆和斜柱將會影響路徑。您可能需要在其他視圖中檢視條件，或使用顯示障礙物來識別路徑中的傾斜元素。

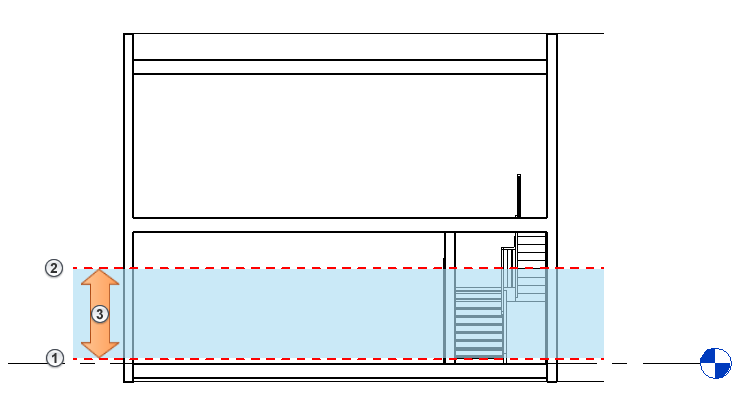

下面顯示平面視圖的分析區域 ：底部 、頂部 。
