Práce s počítáním objektů

Počítání instancí objektu ve výkresu

1. Klikněte pravým tlačítkem na objekt nebo blok na kreslicí ploše.
2. Vyberte možnost Výběr počtu.

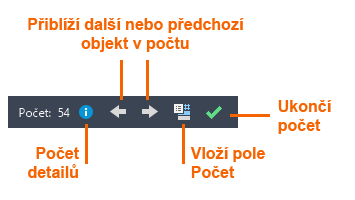

Všechny instance určeného objektu jsou zvýrazněny a výsledek počtu se zobrazí na panelu nástrojů Počet. Tento panel nástrojů poskytuje několik příkazů a možností, jak zkontrolovat a spravovat objekty v počtu.

Počítání bloků pomocí palety Počet

1. Klikněte na kartu Zobrazit panel Palety Počet. Hledat

   Paleta Počet zobrazí všechny bloky ve výkresu s odpovídajícím počtem.

2. Na paletě Počet vyberte blok. Spočítané bloky jsou na kreslicí ploše zvýrazněny.

Filtrování počtu na základě vlastností bloku

1. Na paletě Počet klikněte pravým tlačítkem na blok.
2. V seznamu Rozbalit podle vyberte jeden nebo více filtrů vlastností.

   Dostupné filtry zahrnují obecné vlastnosti spočítaných bloků, například hladinu, měřítko a stav zrcadlení. Pro uživatelem definované parametry a atributy spočítaných bloků se zobrazí další filtry.

Zobrazení detailů o počtu

Použijte jeden z následujících postupů:

• Na paletě Počet klikněte pravým tlačítkem na blok a vyberte položku Zkontrolovat detaily počtu.
• Na panelu nástrojů Počet klikněte na ikonu Detaily počtu.

Paleta Počet zobrazí detaily počtu vybraného objektu nebo bloku a případnou chybovou zprávu.

Vytvoření tabulky počtu

1. Na paletě Počet klikněte na tlačítko Vytvořit tabulku.
2. Vyberte spočítané bloky, které chcete přidat do tabulky. Do tabulky můžete také přidat spočítané bloky s filtry vlastností.
3. Klikněte na Vložit.
4. Klikněte a umístěte tabulku počtu do aktuálního výkresu.
5. (Volitelné) Klikněte na libovolnou čáru osnovy v tabulce, abyste ji vybrali a upravili velikost jejích řádků a sloupců.

Poznámka: Pomocí příkazu REGEN aktualizujte pole Počet.

Vložení pole počtu

1. Klikněte pravým tlačítkem do kreslicí plochy.
2. Vyberte možnost Výběr počtu.
3. Na panelu nástrojů Počet klikněte na položku Vložit pole počtu.
4. Klikněte a umístěte pole do aktuálního výkresu.

Pole zobrazuje aktuální počet vybraných bloků.

Poznámka: Pomocí příkazu REGEN aktualizujte pole Počet.

Výběr objektů v počtu podle sdílených vlastností

1. Vyberte jeden nebo více objektů v aktuálním počtu.
2. Na panelu nástrojů Počet klikněte na ikonu .

Všechny objekty v aktuálním počtu, které mají stejné vlastnosti, budou automaticky přidány do výběrové množiny.

Počet v určené oblasti

1. V aktivním počtu proveďte jeden z následujících úkonů:
   • Na panelu nástrojů Počet klikněte na ikonu .
   • Na paletě Počet klikněte na možnost Počet v určené oblasti.
   • Na příkazovém řádku zadejte příkaz početoblasti.
2. Určete obdélníkovou nebo mnohoúhelníkovou oblast výběru, celý modelový prostor nebo vyberte platný objekt.

   Platný hraniční objekt musí být uzavřená křivka, která se skládá z úsečkových segmentů a neprotíná sama sebe.

Navigace mezi objekty v počtu

• Na panelu nástrojů Počet klikněte na šipky doprava a doleva, a tím si v počtu přiblížíte předchozí nebo další objekt.

Ukončení počtu

• Na panelu nástrojů Počet klikněte na položku Ukončit počet.
