Cvičení 4: Dokončení součásti

V tomto cvičení přidáte konečné parametry modelu a velikosti, které umožní úpravu geometrie součásti v aplikaci Autodesk Civil 3D.

Toto cvičení navazuje na Cvičení 3: Definování geometrie kvádru klenby.

1. Pokračujte v Generátoru součástí z předchozího cvičení. Klikněte na kartu Pohled, panel Pohledy, možnost JZ izometrický. Dále propojíte Parametry velikosti, které budou dostupné v aplikaci Autodesk Civil 3D, se skutečnými rozměry horní sekce. Tento pohled usnadní provedení dalšího postupu.
2. Klikněte pravým tlačítkem na položku Parametry velikostiUpravit konfiguraci. Klikněte na tlačítko Nový v horní části dialogu Upravit velikosti součástí. Zobrazí se dialog Nový parametr.
3. Klikněte na položku Výška rámu a potom na tlačítko OK. Je přidán parametr Výška rámu (SFH).
4. Posouvejte se doprava, dokud neuvidíte sloupec SFH. Ve sloupci SFH klikněte na položku Konstanta a změňte ji na Seznam. Klikněte na šipku rozevíracího seznamu vedle položky Konfigurace parametru a vyberte možnost Hodnoty. Zobrazí se hodnoty jednotlivých parametrů.
5. Klikněte na buňku hodnoty ve sloupci SFH a pak na tlačítko Upravit. Přidejte do seznamu hodnoty 8, 12 a 16 a klikněte na tlačítko OK. Hodnotu SFH nastavte na 8. Tento parametr bude nyní dostupný jako tři velikosti v aplikaci Autodesk Civil 3D.
6. Klikněte na tlačítko OK. Klikněte na tlačítko Uložit skupinu součástí. Parametry modelu se aktualizují o Parametry velikosti.
7. Klikněte pravým tlačítkem na položku Parametry velikosti a pak klikněte na příkaz Upravit hodnoty. Nastavte následující hodnoty:
   • SBSL: 120
   • SBSW: 60
   • SFL: 108
   • SFW: 48
   • SBSH: 48

   Klikněte na tlačítko Aktualizovat model na panelu nástrojů dialogu Upravit velikosti součástí. Klikněte na tlačítko OK. Hodnoty parametrů modelu se aktualizují tak, aby byly shodné s parametry velikosti.

8. Klikněte pravým tlačítkem na položku Parametry modelu a pak klikněte na příkaz Upravit. Hodnotu LenB1 nastavte na parametr SFH. Klikněte na tlačítko Zavřít. LenB1 je kóta představující hloubku vysunutí vnějšího rámu.

9. Rozbalte položku Modifikátory. Klikněte pravým tlačítkem na položku Kvádr a vypněte viditelnost. Zapněte viditelnosti objektů Vnější kvádr a Vnitřní kvádr. Tím zobrazíte příslušné modifikátory pro kótování.
10. Klikněte pravým tlačítkem na položku Kóty modelu a pak klikněte na příkaz Přidat vzdálenost. Klikněte na vysunutí vnějšího kvádru ve výkresu a kliknutím kótu umístěte.


    Vytvoří se kóta LenB3.


11. Opakujte tento krok pro vysunutí vnitřního kvádru.


    Vytvoří se kóta LenB4.


12. Klikněte pravým tlačítkem na položku Parametry modelu, klikněte na příkaz Upravit a rovnici u kóty LenB3 nastavte na LenB4+Fth (tloušťka podlahy). Se zobrazeným dialogem Parametry modelu nastavte u parametru Fth hodnotu 4. LenB3 je délka vysunutí vnějšího kvádru, která je nastavena na délku vysunutí vnitřního kvádru zvětšenou o tloušťku podlahy.
13. U kóty LenB4 nastavte rovnost SRS-SFH (výška od poklopu k jímce – výška rámu). Hodnotu parametru SRS změňte na 48.
14. U parametru SBSH nastavte rovnost LenB1+LenB3 a klikněte na tlačítko Zavřít. SBSH je parametr Výška stavebního objektu.
    Poznámka:

    Tento parametr se v aplikaci Autodesk Civil 3D zobrazí, uživatel ho však nebude moci upravit. Je důležité, aby tento parametr nebyl vyhodnocen jako nulový. V takovém případě nebude součást v aplikaci Autodesk Civil 3D zobrazena.

15. Proveďte následující změny parametrů velikosti.
    • Fth
      • Změňte na Seznam
      • Seznam nastavte na hodnoty 4, 8, 12
      • Nastavte hodnotu 4
    • Wth
      • Změňte na Seznam
      • Seznam nastavte na hodnoty 4, 8, 12
      • Nastavte hodnotu 4
    • Přidejte parametr SIL (Vnitřní délka stavebního objektu)
      • Změňte na Seznam
      • Seznam nastavte na 12 palcové přírůstky od 48 do 120
      • Nastavte hodnotu 120
    • Přidejte parametr SIW (Vnitřní šířka stavebního objektu)
      • Změňte na Seznam
      • Seznam nastavte na 12 palcové přírůstky od 36 do 60
      • Nastavte hodnotu 60
    • SRS
      • Změňte na Rozsah
      • Minimální hodnotu nastavte na 36
      • Maximální hodnotu nastavte na 120
      • Výchozí hodnotu nastavte na 72

    Fth = Tloušťka podlahy, Wth = Tloušťka stěny Tyto parametry budou dostupné ve třech velikostech a budou tvořit upravitelné parametry stavebního objektu v aplikaci Autodesk Civil 3D.

    SIL = Vnitřní délka stavebního objektu, SIW = Vnitřní šířka stavebního objektu Tyto parametry budou dostupné v hodnotách po 12palcových přírůstcích. Jedná se klíčové vlastnosti stavebního objektu, kterými lze ovládat výšku a šířku součásti v aplikaci Autodesk Civil 3D.

    RS = výška od poklopu k jímce Jedná se o klíčovou vlastnost stavebního objektu, která umožňuje ovládat hloubku stavebního objektu v aplikaci Autodesk Civil 3D.

    Jakmile budete hotovi, klikněte na tlačítko Uložit skupinu součástí; dojde k uložení součásti a k aktualizaci parametrů modelu o nové parametry velikosti.

16. Klikněte pravým tlačítkem na položku Parametry velikosti a pak klikněte na příkaz Upravit hodnoty. Změňte následující parametry:
    • SBSL=120
    • SBSW=60
    • SFL=108
    • SFW=48

    Klikněte na tlačítko Aktualizovat model na panelu nástrojů dialogu Upravit velikosti součástí a potom na tlačítko OK.

17. Klikněte pravým tlačítkem na položku Parametry modelu a pak klikněte na příkaz Upravit. Ve sloupci Rovnice proveďte u každého z následujících parametrů níže uvedené změny. Provádějte změny v uvedeném pořadí.
    • LenA1: SIL + (2*Wth) – LenA1 je kóta modelu pro vnější délku kvádru. Je nastavena na vnitřní délku stavebního objektu (SIL) zvětšenou o tloušťku každé stěny (2 × Wth).
    • LenA2: SIW + (2*Wth) – LenA2 je kóta modelu pro vnější šířku kvádru. Je nastavena na vnitřní šířku stavebního objektu (SIL) zvětšenou o tloušťku každé stěny (2 × Wth).
    • SBSL: LenA1 – SBSL a SBSW jsou důležité vlastnosti stavebního objektu, které jsou nastaveny na skutečné kóty modelu.
    • SBSW: LenA2
    • SVPC: SFH + 6 – Průměr vertikálního potrubí (SVPC) je nastaven na výšku rámu (SFH) zvětšenou o 6 palců.

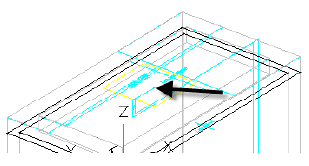

18. Rozbalte možnost Pracovní rovinyPoklopGeometrie. Klikněte pravým tlačítkem na položku Pevný středViditelný. Ve výkresu se zobrazí středový bod poklopu.

19. Rozbalte položku Automaticky rozvrhnout data. Klikněte pravým tlačítkem na položku Rozvrhnout data a potom na příkaz Nastavit bod umístění. Pomocí uchopení objektu UZEL vyberte bod Pevný střed. Bod umístění se podobá bodu vložení u bloku aplikace AutoCAD.

20. Rozbalte položku Modifikátory. Zapněte viditelnost objektů Rám a Kvádr. Vypněte všechny ostatní modifikátory.
21. Klikněte na tlačítko Generovat rastrový obrázek.
22. Klikněte na tlačítko JZ izometrický. Klikněte na tlačítko OK. Vygeneruje se rastrový obrázek pro katalog součástí.

23. Klikněte na tlačítko Uložit skupinu součástí. Ukončete prostředí Generátoru součástí.

Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 5: Použití nové součásti.
