Práce s obecnými poznámkami

Pomocí příkazů Obecná poznámka můžete k 3D modelu přidat kóty, popisy děr a značky drsnosti.

Co je nového: 2021.2, 2023.

Než začnete, nastavte jednotky v dialogu Nastavení dokumentu na kartě Normy a vyberte požadovanou normu v rozevíracím seznamu Aktivní norma v části Poznámky.

Přidání a úprava kót

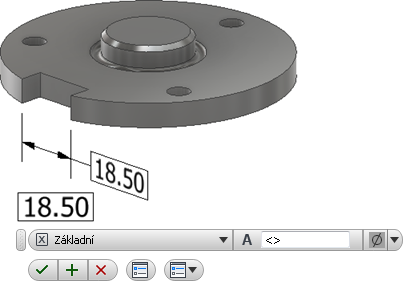

1. Na pásu karet klikněte na kartu Poznámka panel Obecná poznámka Kóta .
2. Vyberte geometrii, kterou chcete okótovat.
3. Volitelně proveďte některou z následujících akcí a poté kliknutím umístěte kótu:
   • V místní nabídce klikněte na tlačítko Vybrat rovinu poznámek (nebo stiskněte klávesu Shift) a vyberte alternativní rovinu poznámek.
   • Chcete-li procházet alternativními rovinami, klikněte v místní nabídce na možnost Vybrat další rovinu kandidáta nebo použijte mezerník.
4. Na miniaturním panelu nástrojů klikněte na rozevírací seznam a vyberte kótovací styl, například Základní.



5. Volitelně proveďte jeden z následujících úkonů:
   • Umístěte kurzor do textového pole a přidejte k hodnotě předponu nebo příponu.
   • Chcete-li zobrazit další možnosti, klikněte na tlačítko Upravit kótu na miniaturním panelu nástrojů. V dialogu, který se zobrazí, proveďte požadované změny.
6. Kliknutím na tlačítko OK přidejte kótu.
7. Úprava kóty:
   • V zobrazení nebo v prohlížeči vyberte kótu, klikněte pravým tlačítkem a v místní nabídce vyberte možnost Upravit.
   • Dvakrát klikněte na kótu v zobrazení nebo v prohlížeči.

   Změňte požadované hodnoty kóty a klikněte na tlačítko OK.

Extrahování existujících kót

Zahrnutí existujících kót do definice založené na modelu:

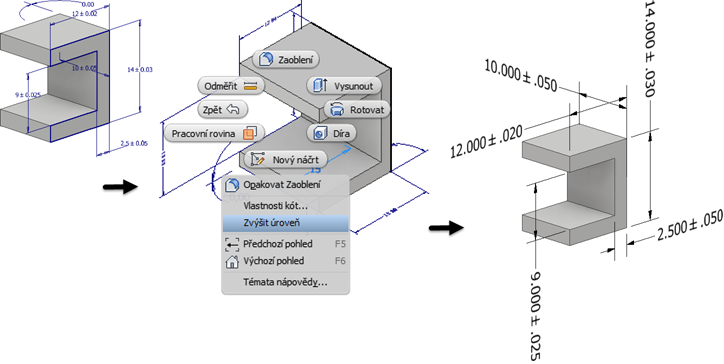

1. V prohlížeči klikněte pravým tlačítkem na prvek a vyberte možnost Zobrazit kóty.
2. Klikněte na libovolnou viditelnou kótu a výběrem možnosti Zvýšit úroveň v místní nabídce vytvořte 3D poznámku.

   Pokud kóta modelu zahrnuje informace o toleranci, budou tyto informace zahrnuty i v kótě se zvýšenou úrovní.

Pokud upravujete povýšenou 3D poznámku, můžete zaškrtnutím políčka „Synchronizovat toleranci parametru“ použít změny tolerance u kóty náčrtu. Pokud chcete změnit toleranci 3D poznámky, aniž byste změnili kótu náčrtu, zrušte zaškrtnutí políčka.

Přidání a úprava popisů děr/závitů

Díry a závity opatřené popisem díry/závitu se zvýrazní, když vyberete relevantní odkaz nebo uzel prohlížeče.

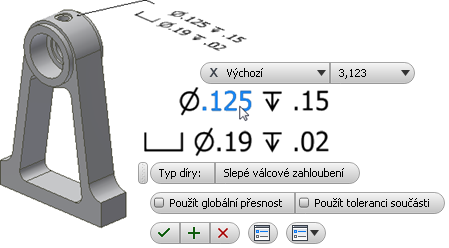

1. Na pásu karet klikněte na kartu Poznámka panel Obecná poznámka Popis díry/závitu .
2. Vyberte prvek díry.
3. Volitelně proveďte některou z následujících akcí a poté kliknutím umístěte popis díry:
   • V místní nabídce klikněte na možnost Zarovnat ke geometrii a vyberte hranu nebo osu určující orientaci textu.
   • V místní nabídce klikněte na tlačítko Vybrat rovinu poznámek (nebo stiskněte klávesu Shift) a vyberte alternativní rovinu poznámek.
   • Chcete-li procházet alternativními rovinami, klikněte v místní nabídce na možnost Vybrat další rovinu kandidáta nebo použijte mezerník.
4. Volitelně proveďte jeden z následujících úkonů:
   • Zaškrtněte políčko Použít globální přesnost, nebo zrušte jeho zaškrtnutí a změňte přesnost výběrem hodnoty v rozevíracím seznamu.
   • Zaškrtněte políčko Použít toleranci součásti, nebo zrušte jeho zaškrtnutí a změňte toleranci výběrem hodnoty v rozevíracím seznamu.
   • Chcete-li zobrazit další možnosti, klikněte na tlačítko Upravit popis díry na miniaturním panelu nástrojů. V dialogu, který se zobrazí, proveďte požadované změny.



5. Kliknutím na tlačítko OK přidejte popis díry nebo závitu.
6. Úprava popisu díry nebo závitu:
   • V zobrazení nebo v prohlížeči vyberte popis díry nebo závitu, klikněte pravým tlačítkem a v místní nabídce vyberte možnost Upravit.
   • Dvakrát klikněte na popis díry nebo závitu v zobrazení nebo v prohlížeči.

   Změňte požadované hodnoty a klikněte na tlačítko OK.

Přidání nebo úprava značek drsnosti

Poznámky drsnosti se ve výchozím nastavení vytvářejí s odkazem s jedním segmentem. Chcete-li vytvořit další segmenty odkazu, spusťte příkaz, klikněte pravým tlačítkem myši a kliknutím na možnost Odkaz s jedním segmentem výběr této možnosti zrušte.

1. Na pásu karet klikněte na kartu Poznámka panel Obecná poznámka Drsnost .
2. Vyberte plochu modelu.
3. Volitelně proveďte některou z následujících akcí a poté kliknutím umístěte poznámku o drsnosti:
   • V místní nabídce klikněte na možnost Zarovnat ke geometrii a vyberte hranu nebo osu určující orientaci textu.
   • Chcete-li procházet alternativními rovinami, klikněte v místní nabídce na možnost Vybrat další rovinu kandidáta nebo použijte mezerník.
4. Volitelně proveďte jeden z následujících úkonů:
   • Klikněte na rozevírací seznam a vyberte požadovanou značku drsnosti.
   • Chcete-li symbol upravit, klikněte na zaškrtávací políčko vedle položky Vynutit praporek, Hlavní nebo Obvodový.
   • Chcete-li zobrazit další možnosti a předvolby, klikněte na tlačítko Upravit značku drsnosti na miniaturním panelu nástrojů. V dialogu, který se zobrazí, proveďte požadované změny.

     Možnost Upravit značku drsnosti je umístěna zde na miniaturním panelu nástrojů. Další informace o předvolbách naleznete v části Práce s předvolbami.

5. Kliknutím na písmeno aktivujte textové pole, přidejte požadované dokončovací hodnoty a kliknutím na tlačítko OK vytvořte značku.
6. Úprava značky drsnosti:
   • V zobrazení nebo v prohlížeči vyberte poznámku o drsnosti, klikněte pravým tlačítkem a v místní nabídce vyberte možnost Upravit.
   • Dvakrát klikněte na poznámku o drsnosti v zobrazení nebo v prohlížeči.

   Změňte požadované hodnoty a klikněte na tlačítko OK.

Přidání nebo úprava dílčích základen

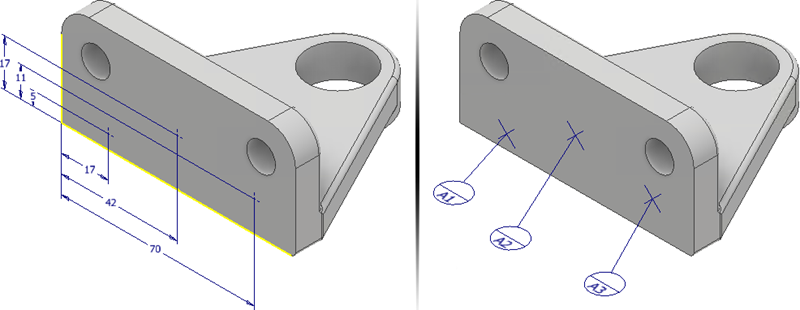

Chcete-li přesně umístit dílčí základny, proveďte jeden z následujících úkonů:

• Vytvořte nový 2D náčrt, umístěte body náčrtu a poté přidejte kóty umístění.
• Vytvořte a umístěte pracovní body.

Tip: Pokud vytvoříte body 2D náčrtu, dílčí základny se při spuštění příkazu automaticky přiřadí k bodům.

1. V případě potřeby můžete před spuštěním příkazu vytvořit body 2D náčrtu nebo umístit pracovní body.
2. Na pásu karet klikněte na kartu Poznámka panel Obecná poznámka Dílčí základna .
3. Pokud neexistují žádné body 2D náčrtu, vyberte požadované pracovní body nebo klikněte na minimálně tři umístění na rovinné ploše modelu. Vybraná umístění nesmí být v jedné přímce.
4. V případě potřeby můžete po umístění poznámek dílčí základny zvýraznit dílčí základnu a provést některou z následujících akcí:
   • Chcete-li procházet dostupná zarovnání, klikněte v místní nabídce na možnost Přepnout zarovnání nebo použijte klávesu Tab.
   • Chcete-li nastavit orientaci značky a textu, klikněte v místní nabídce na možnost Změnit rovinu poznámek a následně vyberte rovinnou plochu.
   • Chcete-li procházet alternativní roviny, klikněte v místní nabídce na možnost Změnit na další rovinu kandidáta.

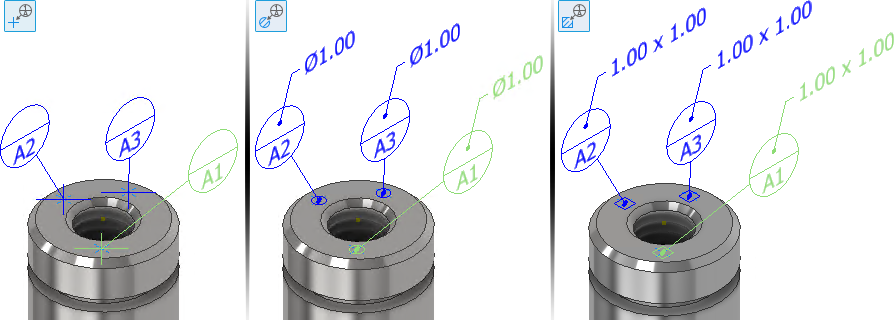

5. Vyberte typ:
   • Bod: K definování zóny dílčí základny se použijí umístění bodů.
   • Kružnice: Vytvoří kruhovou zónu dílčí základny. Zadejte průměr cílové zóny. V případě potřeby zrušte zaškrtnutí políčka Použít velikost u všech dílčích základen, klikněte postupně na každý z cílů a zadejte pro ně jedinečné hodnoty průměru.
   • Obdélník: Vytvoří obdélníkovou zónu dílčí základny. Zadejte délku a šířku cílové zóny. V případě potřeby zrušte zaškrtnutí políčka Použít velikost u všech dílčích základen, klikněte postupně na každý z cílů a zadejte pro ně jedinečné hodnoty délky a šířky.



6. Klikněte na rozevírací seznam a vyberte popisek základny. Chcete-li zadat popisek, který v seznamu není, vyberte možnost Uživatelský.
7. Kliknutím na tlačítko OK vytvořte dílčí základnu.

Poznámka: Typ dílčí základny po vytvoření nelze změnit.

Chcete-li dílčí základnu upravit, proveďte některý z následujících úkonů:

• V zobrazení nebo v prohlížeči vyberte poznámku dílčí základny, klikněte pravým tlačítkem a v místní nabídce vyberte možnost Upravit.
• Dvakrát klikněte na poznámku dílčí základny v zobrazení nebo v prohlížeči.

Změňte požadované hodnoty na panelu vlastností a klikněte na tlačítko OK.
