Reference definice čáry výšky

Seznamte se s definicí čar výšky střechy v modulu Areabook.

Pokud je místnost zakrytá střechou, modul Areabook rozpozná dílčí plochy místnosti podle čar výšky místnosti. Výpočet dílčích ploch střechy vyžaduje správnou definici těchto čar výšky.

Výpočet ploch podle mezinárodní normy nepodléhá obecným ustanovením.

Výpočet ploch podle normy DIN 277 nebo WoflV/II.BV však vyžaduje jiné čáry výšky.

U normy DIN 277 vyžaduje výpočet ploch k horní hraně prefabrikované podlahy jednu čáru výšky ve výšce 1,50 m.	U normy WoflV/II.BV vyžaduje výpočet ploch k horní hraně prefabrikované podlahy dvě čáry výšky ve výškách 1,00 m a 2,00 m.

Nastavení čar výšky je možné definovat v dialogu Nastavení výpočtu. Následující příklady znázorňují, jak čáry výšky reagují v různých normách projektu.

Mezinárodní standard

Definice čar výšky nepodléhající obecným ustanovením. Proto je možné volitelně použít jednu nebo dvě čáry výšky v libovolných výškách, případně nepoužít žádnou čáru výšky. Definujte čáry výšky podle vašich požadavků a v případě potřeby ve zde zobrazených příkladech změňte jejich orientaci.

Norma DIN (Německo): DIN 277

Výpočet plochy podle normy DIN 277 vyžaduje pouze jednu čáru výšky (výchozí výška je 1,50 m).

Příklad 1: Bez rohových stěn

Nastavení pozic čar výšky v dialogu Nastavení výpočtu:
- Čára výšky 1: 1,50 m
- Čára výšky 2: deaktivována.
Nejsou nutné žádné úpravy kvůli absenci rohové stěny.

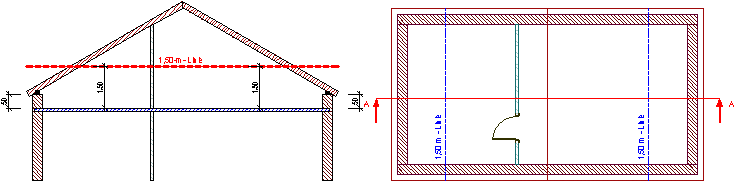

Příklad 2: Rohová stěna ve výšce 0,50 m

Nastavení pozic čar výšky v dialogu Nastavení výpočtu:
- Čára výšky 1: 1,00 m
- Čára výšky 2: deaktivována.
Čáru výšky bylo potřeba posunout o 50 cm, aby odpovídala 50cm rohové stěně.

Norma DIN (Německo): WoflV/II.BV

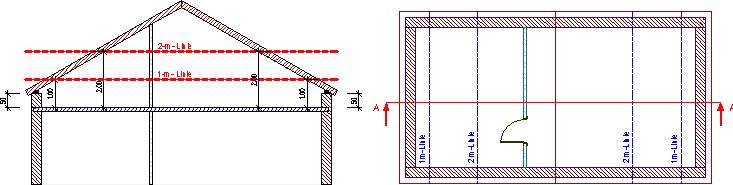

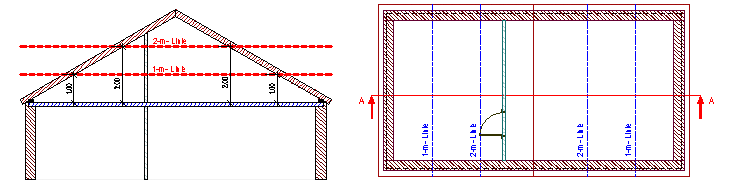

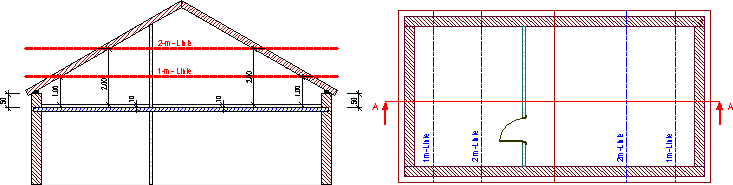

Výpočet plochy podle normy WoflV/II.BV vyžaduje dvě čáry výšky (výchozí výšky jsou 1 m a 2 m).
