Pomocí nástroje ViewCube můžete nastavit orientaci 3D pohledu v modelu na půdorys, bokorysný pohled, řez nebo 3D pohled.
Pohled lze orientovat podle směru souřadnic projektu. Například můžete zorientovat sever podle skutečného severu. Možná bude užitečné orientovat 3D pohled například při tvorbě rozloženého pohledu modelu.
Pokud používáte nástroj ViewCube v editoru rodin nebo jej používáte v okně náhledu vlastností typu, můžete nastavit orientaci ve směru. Směr odpovídá nastavením Přední, Zadní, Levý, Pravý, Horní, Levý zadní izometrický, Pravý zadní izometrický, Levý přední izometrický a Pravý přední izometrický.
Orientace 3D pohledu podle jiného pohledu

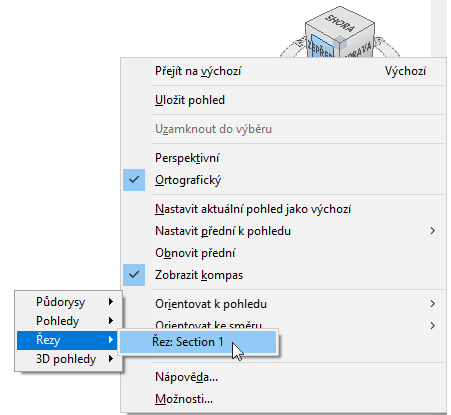

- Ve 3D pohledu klikněte pravým tlačítkem na nástroj ViewCube.
- Zvolte možnost Orientovat k pohledu a vyberte typ a název pohledu.
Orientace 3D pohledu určitým směrem
- Ve 3D pohledu klikněte pravým tlačítkem na nástroj ViewCube.
- Zvolte možnost Orientovat ke směru a vyberte směr.
