Existuje řada způsobů, jak přepsat zobrazení prvku.
Nemusí být vždy jasné, která metoda přepisu je důležitější, tedy která metoda bude použita při určení zobrazení prvku. V následujícím seznamu nejsou uvedeny všechny možnosti, ale zahrnuje příklady běžných přepsání. (1 značí přednostní přepsání a 10 značí nejnižší důležitost.)
Nástroj Čárová kresba
Přepsat zobrazení v pohledu
Podle prvkuPůltóny
Možnosti grafického zobrazení – Obrysové hrany
Přepsat zobrazení v pohleduPodle prvku
Filtry pohledů
Hloubka pohledu – Styl Mimo čáru
Fázování přepsání zobrazení
Přepsání viditelnosti/zobrazeníPřepsat vrstvy hostiteleStyly čar řezu
Přepsání viditelnosti/zobrazeníČáry v pohledu / Čáry řezu
Styly objektů projektu

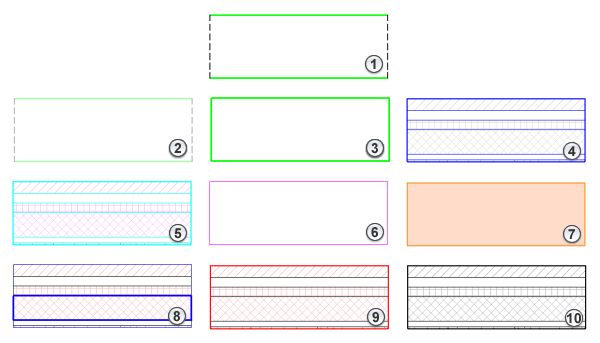

V následujícím příkladu jsou tyto přepisy zobrazeny v prvku stěny:
Poznámka: Přepsání zobrazení lze určit také u typů systémů potrubí a trubek. Viz část Úprava typů systémů.
Účinek více přepsání
U stěny je určeno následující přepsání:
- Přepsání viditelnosti/zobrazení pro kategorii Stěny u pohledu

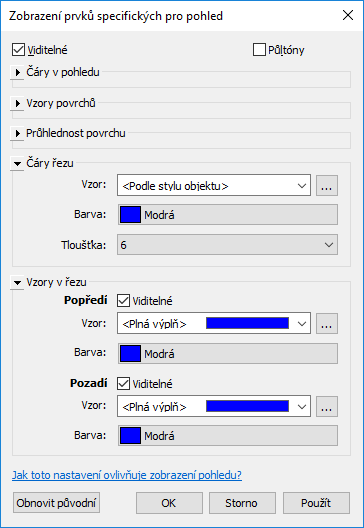

- Přepsat zobrazení v pohleduPodle prvku pro instanci stěny

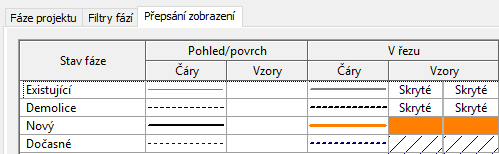

- Fázování přepsání zobrazení
- Filtr pohledu přepisující zobrazení stěn s tloušťkou větší než určenou
Po definování čtyř přepsání bude viditelné přepsání prvku na instanci stěny, protože je nejvýše postavené v hierarchii:
Viditelné je přepsání odebrání prvku a filtr pohledu:
Viditelné je přepsání odebrání filtru pohledu a grafika fázování:
Viditelné je přepsání změny filtru fáze pohledu a viditelnosti/zobrazení pro kategorii stěny:
