Při kreslení trubek v řezech můžete používat stejné nástroje a metody jako při kreslení v půdorysných pohledech. Protože ale zobrazujete rozvržení z jiné perspektivy, výsledky někdy nebudou odpovídat vašemu očekávání. Trubky kreslené v řezu budou vedeny vzhledem k rovině řezu. Při kreslení v řezu je nutné, aby byl viditelný 3D pohled nebo půdorysný pohled kvůli sledování výsledků prováděných akcí. Zde uvádíme několik skutečností, na které je nutné pamatovat:
- Chcete-li stanovit počáteční bod potrubí kresleného v řezu, vyberte existující spojku. Protože pro počáteční bod nelze určit hloubku, začnete od spojky, abyste určili hloubku. Pokud neprovádíte připojení k existující trubce, tvarovce nebo zařizovacímu předmětu, hloubka bude považována za nulovou a trubka bude umístěna v rovině pohledu a kreslena vzhledem k řezu (při zobrazení v půdorysném pohledu bude vystředěna na rovině řezu). Tip: Umístěním roviny pohledu pro úsek můžete určit přesnou polohu trubky.
- Když připojíte trubku k existující trubce, která je kolmá k rovině řezu (například trubka vedoucí od severu k jihu v řezu směřujícím na sever), nová trubka bude umístěna podle následujících podmínek:
Nová trubka se připojí k dostupné spojce, která je nejblíže rovině pohledu (v popředí) pro řez. Dostupná spojka je ta, která dosud není připojena k jiné spojce a je uvnitř ohraničení řezu.

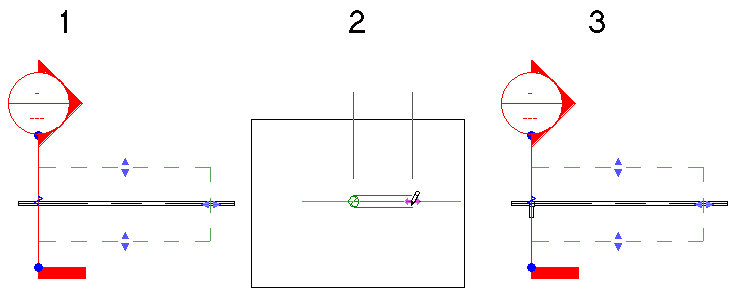

V následujícím příkladu jsou dostupné obě spojky na existující trubce (1). Horizontální segment přidaný v řezu (2) se připojí ke spojce nejblíže rovině pohledu, jak je vidět v půdorysném pohledu (3).
Obě spojky dostupné v rozsahu pohledu
-
Jestliže je v rozsahu pohledu dostupná pouze jedna spojka, bude použita.
Pouze jedna spojka dostupná v rozsahu pohledu

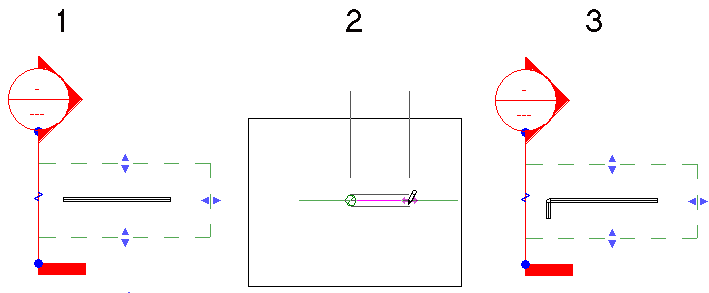

Přestože v následujícím příkladu oba konce existující trubky spadají do rozsahu pohledu, pouze jeden je dostupný. Druhá spojka je již používána. Bude použita dostupná spojka, i když je nejdále od roviny pohledu.
Dvě spojky v rozsahu pohledu, ale jedna spojka je již používána

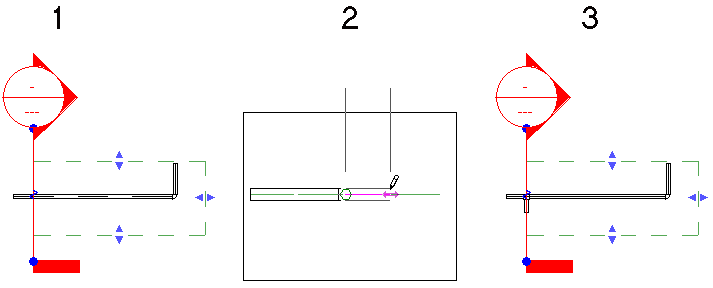

Pokud jsou všechny dostupné spojky mimo rozsah pohledu, trubka bude připojena spojem T v průsečíku roviny pohledu a existující trubky. Osa trubky bude umístěna přesně nad rovinou pohledu.
Všechny dostupné spojky mimo rozsah pohledu
Pokud nejsou v rozsahu pohledu k dispozici žádné spojky, bude trubka připojena spojem T v průsečíku roviny pohledu a existující trubky. Osa trubky bude umístěna přesně nad rovinou pohledu.
Jediná spojka v rozsahu pohledu je již používána

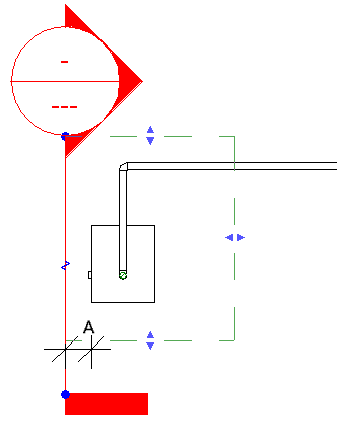

- Když kreslíte trubku od spojky na určitých komponentách rodiny (jako je kotel) v řezu, musíte ponechat dostatečnou vzdálenost (A) mezi rovinou pohledu a spojkou na komponentě pro nezbytný segment a koleno. Pokud nebude dostatek místa, rovina pohledu se přesune, aby bylo možné vytvořit přípoj.

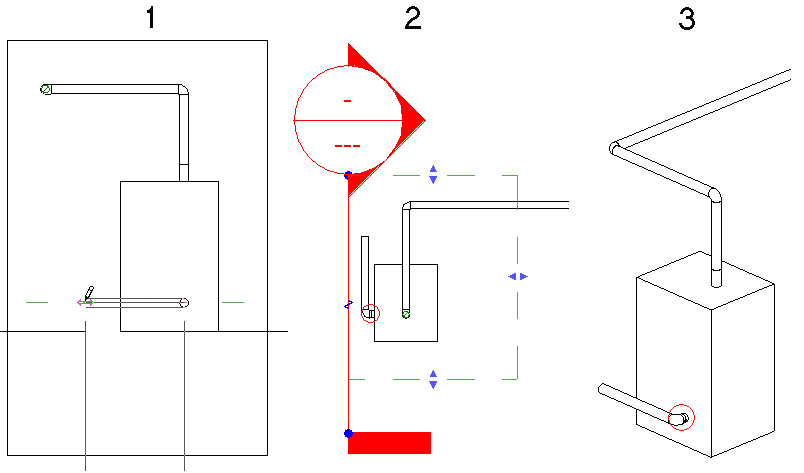

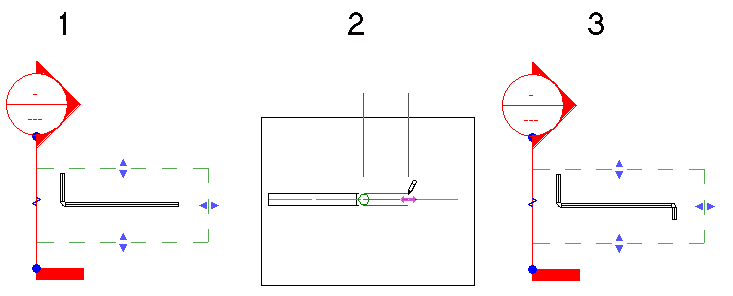

V tomto případě, pokud je trubka kreslena v řezu (1), aplikace Revit přidá krátký segment trubky mezi spojku kotle a koleno, jak je znázorněno v půdorysném pohledu (2) a 3D pohledu (3).
- Trubka kreslená v řezu bude vedena vzhledem k rovině pohledu. To znamená, že pokud vytvoříte řez, který není rovnoběžný s osou X nebo Y v půdorysu podlaží, trubka nakreslená v tomto řezu bude umístěna ve stejném úhlu jako řez.

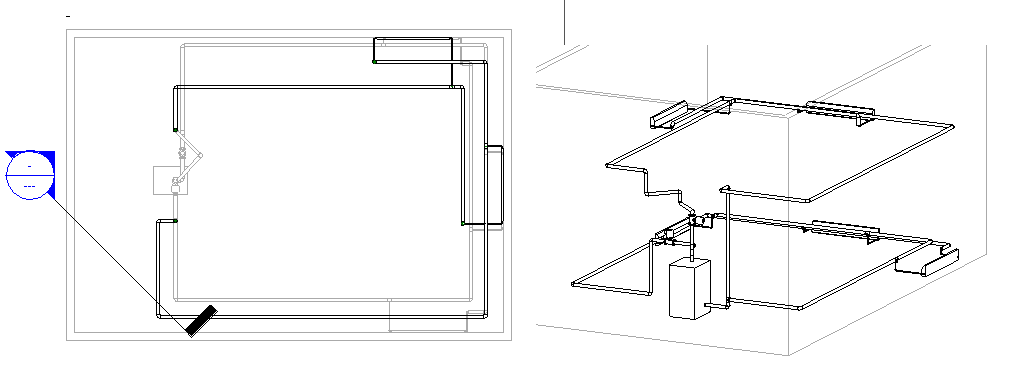

V následujícím vzorovém projektu chcete přidat trubky, které připojí hlavní vedení přívodu na podlaží 2 k oběhovému čerpadlu nad kotlem na podlaží 1.

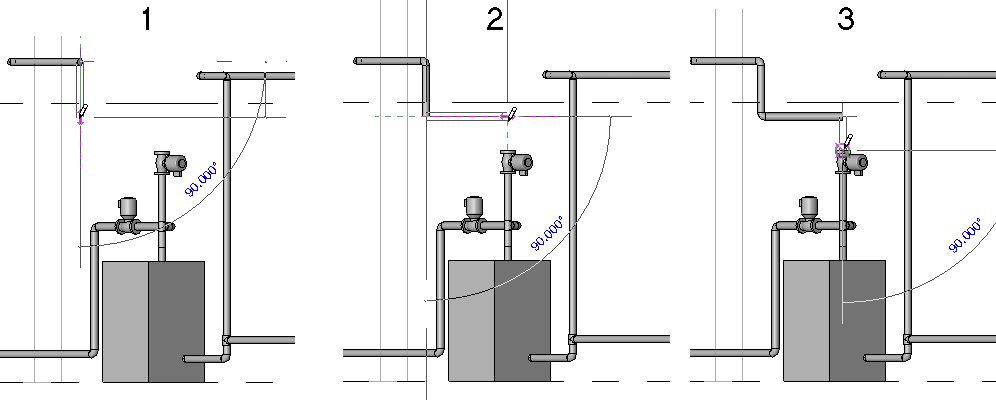

Otevřete řez a potrubí a pomocí nástroje Potrubí přidejte vertikální segment z podlaží 1 dolů na podlaží 2 (1), horizontální segment k bodu nad oběhovým čerpadlem (2) a vertikální segment dolů ke spojce na čerpadle (3).

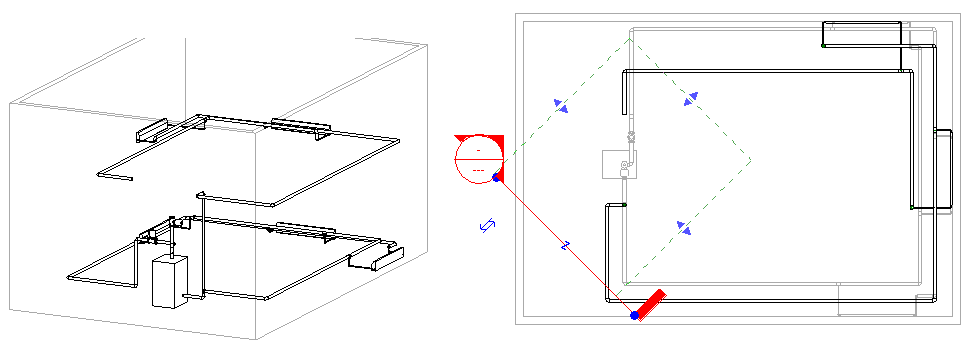

Je vytvořen přípoj, ale trasa nemusí odpovídat vašemu očekávání. Půdorysný pohled a asociovaný 3D pohled znázorňují, jak byly trubky skutečně vytvořeny. Výsledný trubky byly nakresleny s prvním horizontálním segmentem vedeným rovnoběžně s rovinou řezu. Pak, po připojení vertikální trubky k čerpadlu, aplikace Revit přidala koleno a horizontální segment (vedený kolmo na rovinu řezu), aby zarovnala finální segment s čerpadlem.
