Kreslení trubek se sklonem

Existuje několik způsobů, jak použít sklon u trubek:

• Při kreslení trubek můžete použít příkazy sklonu na pásu karet.
• Pomocí ovládacích prvků sklonu asociovaných s existující trubkou můžete použít nízké hodnoty sklonu nebo upravit sklon konkrétních segmentů potrubí.
• Pomocí editoru sklonu můžete použít sklon na celý systém nebo části systému.
• Nakreslením trubek v požadovaném úhlu v pohledu řezu nebo prostorovém pohledu můžete použít vysoké hodnoty sklonu.

Poznámka: Pomocí editoru sklonu můžete použít sklon na celý systém nebo konkrétní části systému. Při použití vysokých hodnot sklonu je často jednodušší nakreslit trubky v požadovaném úhlu v pohledu řezu nebo prostorovém pohledu. Viz část Používání editoru sklonu a Ovládací prvky trubek.

Použití sklonu při kreslení trubky

Pomocí možností sklonu na pásu karet určíte sklon při kreslení horizontální trubky v pohledu. Tato metoda se zpravidla používá k určení malých sklonů.

1. V Prohlížeči projektu rozbalte položku Pohledy (vše)Půdorysy podlaží a dvakrát klikněte na pohled systému trubek.
2. Klikněte na kartu Systémypanel Domovní instalace a trubky Trubka.
3. V části Výběr typu vyberte typ trubky.
4. Volitelně můžete určit položku Typ systému na paletě Vlastnostiv části Mechanické.
5. Na kartě Umístit trubkupanel Nástroje umístění vyberte možnosti umístění.
6. Na pásu karet ověřte, zda je vybrána možnost Popisek při umístění, aby byly trubky automaticky označeny popisky. Poté určete následující možnosti popisků na panelu Možnosti:

   Jestliže chcete...	pak...
   změnit orientaci popisku	vyberte možnost Horizontální nebo Vertikální.
   načíst další popisky	klikněte na možnost Popisky.
   zahrnout odkazovou čáru mezi popiskem a trubkou	vyberte možnost Odkaz.
   změnit výchozí délku odkazu	zadejte hodnotu do textového pole napravo od zaškrtávacího políčka Odkaz.

7. Na kartě Umístit trubkypanel Skloněné trubky klikněte na položku Sklon nahoru nebo Sklon dolů a v rozevíracím seznamu vyberte hodnotu sklonu.
   Poznámka: Hodnoty sklonu jsou definovány v dialogu Mechanická nastavení.
8. Chcete-li zobrazit informace o sklonu při kreslení trubky se sklonem, klikněte na položku Zobrazit popisek nástroje Sklon.
9. Na kreslicí ploše vyberte kliknutím počáteční bod trubky.

   Počáteční bod slouží také jako referenční konec pro sklon, který se použije. Pokud je určen kladný sklon, referenční konec je níže než koncový bod. V případě určení záporného sklonu se koncový bod umístí pod referenční konec (počáteční bod).

10. Tažením prodlužte potrubí a dalším kliknutím určete koncový bod trubky.

    Trubka se sklonem je přidána na kreslicí plochu.

Přidání sklonu k trubce bez sklonu pomocí ovládacích prvků trubek

Úpravou ovládacích prvků výšky, které se zobrazí při výběru segmentu potrubí v pohledu, použijete malý sklon na trubku bez sklonu.

1. Vyberte segment potrubí v pohledu
2. Klikněte na ovládací prvek výšky na jednom konci trubky, zadejte hodnotu pro odsazení, která je vyšší nebo nižší než původní hodnota, a stiskněte klávesu Enter.


   Ovládací prvky hodnoty sklonu a referenční ovládací prvky se přidají do poloviny segmentu potrubí. Referenční ovládací prvek sklonu směřuje k referenčnímu konci sklonu, který představuje počáteční bod, který byl použit při kreslení původní trubky. Pokud dojde ke změně hodnoty sklonu, referenční konec zůstane v aktuální výšce.



Úprava existující trubky se sklonem pomocí ovládacích prvků trubek

Přepnutí referenčního konce

Úpravou ovládacích prvků, které se zobrazí při výběru segmentu potrubí v pohledu, upravíte existující sklon.

1. Vyberte segment potrubí v pohledu
2. Klikněte na ovládací prvek sklonu v polovině trubky, zadejte hodnotu pro nový sklon a stiskněte klávesu Enter.

Ovládací prvek sklonu směřuje k referenčnímu konci sklonu, který představuje počáteční bod, který byl použit při kreslení původní trubky.

3. Kliknutím na ovládací prvek sklonu přepnete referenční konec pro sklon.

   Pokud dojde ke změně hodnoty sklonu, referenční konec zůstane v aktuální výšce.

Připojení k existující trubce s jinou výškou

Chcete-li provést připojení k existující trubce s jinou výškou, můžete tak učinit pomocí aktuální hodnoty sklonu nebo můžete hodnotu sklonu ignorovat a provést přímé připojení.

1. Klikněte na příkaz Trubka nebo vyberte segment potrubí v pohledu.

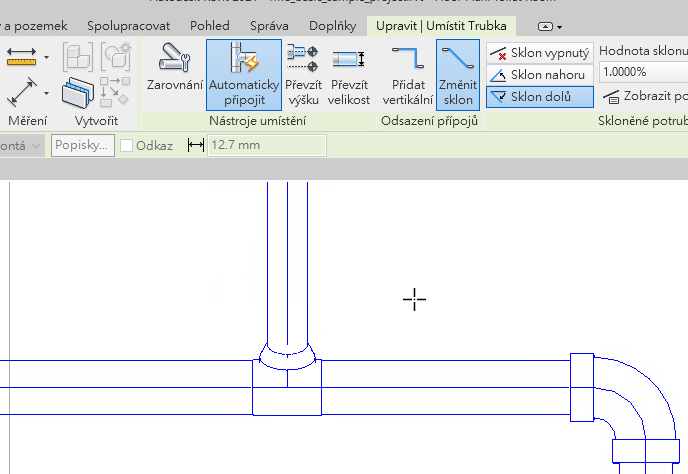

2. Chcete-li provést připojení přímo bez ohledu na hodnotu sklonu, na pásu karet klikněte na kartu Upravit | Umístit trubkukartu Odsazení přípojů Změnit sklon.

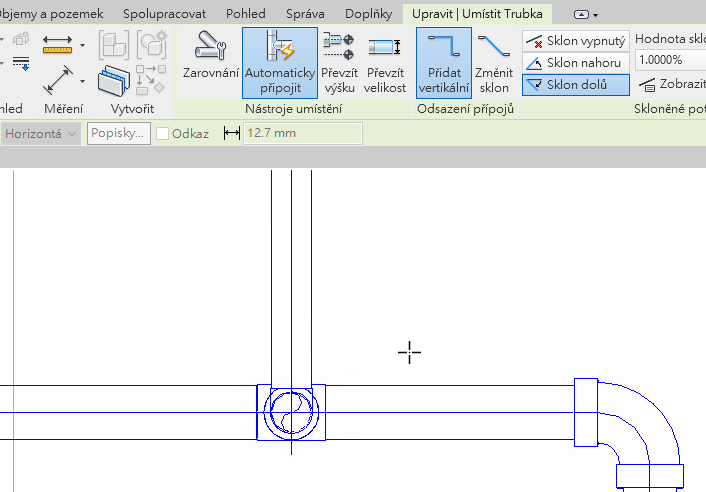

3. Chcete-li použít aktuální hodnotu sklonu, na pásu karet klikněte na kartu Upravit | Umístit trubkukartu Odsazení přípojůPřidat vertikální.

4. Pokračujte v kreslení trubky a proveďte připojení k existující trubce.

   Trubka se připojí přímo bez ohledu na aktuální hodnotu sklonu.
