Průměr podpůrné tyče závěsu můžete změnit pomocí rozevíracího ovládacího prvku na kreslicí ploše.
Možná bude při zvýšení zatížení na držáku nutné změnit průměr podpůrné tyče závěsu (držáku).
Změna může být nutná při roztahování držáku k překlenutí více potrubí nebo když potřebujete potlačit některé typy, například visutý držák, který se používá k potlačení potrubí pod držáky.
Pokud je podpůrná tyč závěsu určena v pomocné sadě (například sada 1/2" tyčí držáků), lze v aplikaci Revit vybrat nový průměr podpůrné tyče kliknutím na danou tyč a výběrem nové pomocné sady (velikost tyče) v rozevíracím seznamu.
Pokud se pomocné sady používají k určení podpůrných tyčí mnoha různých velikostí, odhadování nákladů (dodání, plánování a podobně), jsou data podpůrných tyčí při změně průměru podpůrné tyče automaticky aktualizována. Pokud však k určení velikostí podpůrných tyčí závěsu v modelu nepoužíváte pomocnou sadu podpůrných tyčí, nejsou odhadovaná data podpory při změně průměru podpůrné tyče aktualizována.
Chcete-li změnit průměr podpůrné tyče závěsu, pokud má závěs platné pomocné sady podpůrných tyčí určené v aktuální konfiguraci, postupujte podle následujících kroků:

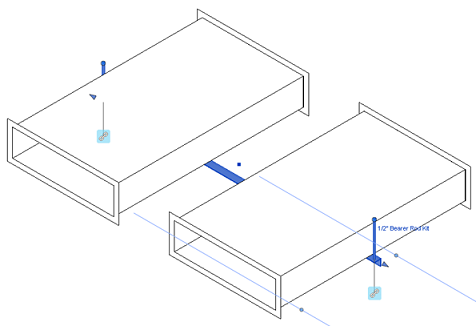

- V modelu aplikace Revit vyberte podpůrnou tyč držáku, kterou chcete změnit.
Další informace o ovládacích prvcích, které se zobrazí při výběru závěsu, naleznete v části Úprava polohy závěsů.
-
Klikněte na ovládací prvek rozevíracího seznamu podpůrných tyčí držáku.

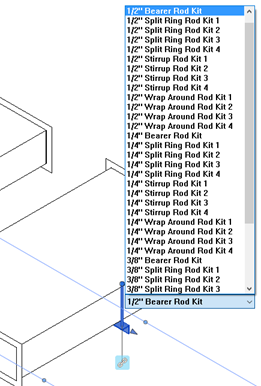

Ve výše uvedeném příkladu je ovládací prvek podpůrné tyče držáku pojmenován jako sada 1/2" tyčí držáku. Po kliknutí na tento ovládací prvek se zobrazí rozevírací seznam jako na níže uvedeném obrázku.
Seznam sad podpůrných tyčí zobrazených v tomto rozevíracím seznamu je definován v databázi pomocných sad pro aktuální konfiguraci. Ve výše uvedeném příkladu jsou znázorněny různé pomocné sady podpůrných tyčí, které byly vytvořeny v produktech Autodesk Fabrication a byly uloženy v konfiguraci.
-
V rozevíracím seznamu vyberte požadovanou pomocnou sadu pro průměr podpůrné tyče.
Další informace o vytváření pomocných sad pro podpůrné tyče držáků naleznete v části o pomocných sadách v nápovědě produktu Autodesk Fabrication.
