Tvorba systému studené vody v domácnosti

1. Vyberte jedno nebo více instalačních příslušenství v půdorysném pohledu.
2. Klikněte na kartu Upravit instalační zařizovací předmětypanel Vytvořit systémy Trubky.
3. V dialogu Vytvořit systém trubek zadejte následující položky:
   • Typ systému: Typ příslušenství vybraného v pohledu určuje, ke kterému typu systému má být přiřazeno. Pro potrubní systém jsou výchozí typy systémů Sanitární, Studená voda v domácnosti, Teplá voda v domácnosti a Další.

     Vyberte možnost Studená voda v domácnosti.

     Poznámka: Chcete-li pracovat s jinými typy komponent a systémů, můžete vytvořit vlastní typy systémů.
   • Název systému: jednoznačně identifikuje systém. Aplikace Revit navrhne název systému nebo můžete název zadat sami.
4. Klikněte na tlačítko OK.

   Dříve nepřiřazený systém se přesune do složky Trubky v Prohlížeči systémů.

5. Klikněte na kartu Upravit instalační zařizovací předmětypanel Rozvržení Vytvořit rozvržení nebo Generovat zástupce.

   Aktivuje se karta Vytvořit rozvržení.

6. Na panelu Možnosti klikněte na položku Nastavení, čímž otevřete dialog Nastavení konverze trubek, kde můžete určit odsazení a typy trubek pro hlavní segment trubek a segment větve trubek.

   V našem příkladu byl vybrán typ trubky Standardní a položka Odsazení byla nastaven na 1' 6" (450 mm) pro hlavní segment i segment větve. Viz část Nastavení konverze trubek.

7. Vyberte typ řešení. V příkladu je vybráno řešení Obvod a pro položku Vložka je zadáno 9" (20 mm).
8. Kliknutím na tlačítko nebo můžete procházet navrhované postupy tras a vybrat ten, který nejlépe odpovídá půdorysu.
9. Pokud je to nutné, klikněte na tlačítko Upravit a přemístěte segmenty potrubí, a to pokud neexistuje žádné navrhované řešení, které poskytuje požadované rozvržení.

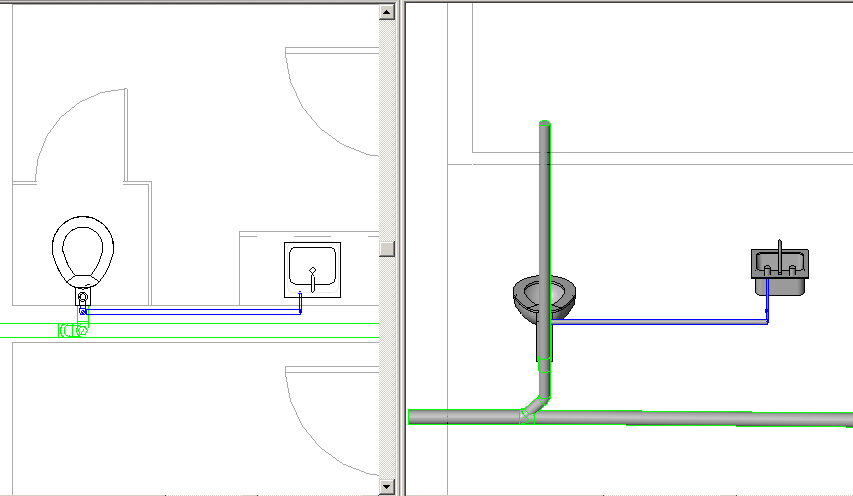

10. Pokud jste spokojeni s trasou trubek v systému studené vody v domácnosti, klikněte na tlačítko Dokončit rozvržení.

    Trubky se v systému vytvoří podle vašich specifikací v dialogu Nastavení konverze trubek.



    Toaleta a dřez byly nyní v Prohlížeči systémů přiřazeny k systému studené vody v domácnosti na úrovni trubek.

11. Klikněte na tlačítko Upravit.
