Proveďte rozdělení stavebních prvků modelů na samostatné součásti, které lze samostatně uvádět ve výkazech, opatřovat popisky, filtrovat a exportovat.
Karta Upravit panel Vytvořit (Vytvořit součásti)
Témata v této části
Videofilm: Tvorba a dělení součástí
Vytvoření součástí v modelu aplikace Revit vám umožní rozdělit některé prvky na jednotlivé části, které lze uvádět ve výkazech, opatřovat popisky, filtrovat nebo exportovat.
Součásti

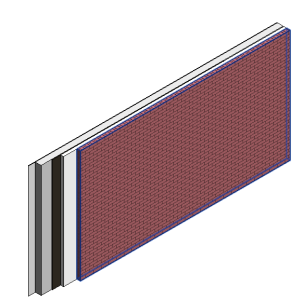

Prvky součásti v aplikaci Revit podporují proces konstrukčního modelování tím, že umožňují rozdělit určité prvky z modelu záměru návrhu na samostatné součásti.
Vytvoření součástí
Některý z následujících pracovních postupů můžete použít k vytvoření součásti z prvku, který vyberete na kreslicí ploše, a to buď v aktuálním projektu, nebo v připojeném modelu.
Práce se sloučenými součástmi
Jednu součást můžete vytvořit ze 2 nebo více součástí, které mají překrývající se geometrii a jsou ze stejného materiálu. Sloučenou součást lze upravit přidáním nebo odebráním součástí.
Vyloučit součásti
Součásti lze z projektu vyloučit tak, aby nebyly zahrnuty do výkazů materiálu a jiných výkazů a seznamů nebo výpočtů.
Rozdělit součásti
Po označení prvku jako součásti lze tuto součást rozdělit na menší součásti podle náčrtu dělicích čar nebo výběrem referenčních prvků, které součást protínají.
Vytvoření rodiny profilů dělení
Můžete vytvořit rodinu profilů dělení, které lze použít u hran dílů při dělení dílů nebo při úpravě existujícího dělení dílu.
Úpravy dělení součásti
Úprava geometrie náčrtu nebo referenčních prvků (podlaží, osnovy nebo referenční roviny), které definují dělení součásti nebo součástí na součásti menší velikosti.
Úprava geometrie součásti
Geometrii vybrané součásti lze upravit přetažením jejích uzlů tvarů nebo rovných ploch.
Odstranění součásti
Jestliže odstraníte součást, všechny součásti, které byly vytvořeny z dané součásti, budou také odstraněny. Tím se zachová a odkryje existující prvek.
Vlastnosti instance součásti
Při vytváření nebo úpravě součásti změnou vlastnosti určete podlaží základny, materiály, fázování a další možnosti.
Vlastnosti instance dělení
Při definování dělení součásti na menší součásti změnou vlastností určete dělicí mezeru, typ rozděleného profilu a další možnosti.
