Otočení projektu na sever

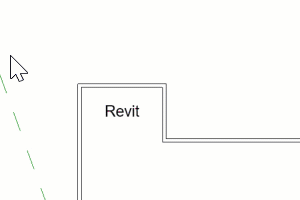

Chcete-li změnit orientaci modelu na horní část kreslicí plochy, použijte nástroj Otočit projekt podle projekt. severu.

Nástroj Otočit projekt podle projekt. severu ovlivňuje půdorysné pohledy, jejichž vlastnost Orientace je definována jako Projektový sever. Nemá vliv na pohledy schéma/kresba, detaily půdorysných pohledů ani jiné typy pohledů.

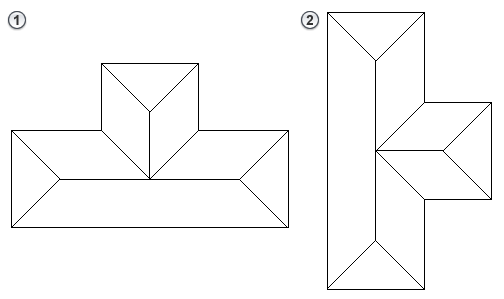

V následujícím příkladu je zobrazen model před a po použití nástroje Otočit projekt podle projekt. severu.

Otočení projektového severu

1. Pokud je u modelu povoleno sdílení práce, ujistěte se, že jsou všechny změny zařazeny a že nikdo právě nepřistupuje k projektu.
2. Otevřete půdorysný pohled.
3. Na paletě Vlastnosti ověřte, zda je vlastnost Orientace pro daný pohled nastavena na možnost Projektový sever.

   Při otáčení projektového severu tohoto pohledu ovlivní změna také další půdorysné pohledy, jejichž vlastnost Orientace bude nastavena na možnost Projektový sever.

4. Pokud chcete, aby bylo možné projekt otočit pod jiným úhlem než 90° nebo 180°, přidejte v případě potřeby referenční rovinu pro požadovaný úhel otočení.
5. Klikněte na kartu Správapanel Umístění projekturozevírací seznam Pozice (Otočit projekt podle projekt. severu).
6. Chcete-li zachovat orientaci textových poznámek vůči pohledu, zaškrtněte v dialogu Otočení projektu políčko Zachovat orientaci textových poznámek během otáčení.


   Pokud chcete, aby se textové poznámky otáčely spolu s modelem, tak zaškrtnutí tohoto políčka zrušte.


7. Jestliže chcete zadat úhel otočení, proveďte jednu z následujících akcí:
   • Vyberte požadovaný úhel otočení.

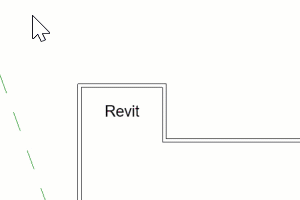

   • Vyberte možnost Zarovnat vybranou úsečku nebo rovinu. V pohledu vyberte referenční rovinu nebo existující úsečku, podle které má být otočení provedeno.

   Model se otočí a zobrazí se zpráva znázorňující počet prvků, které byly otočeny.

8. Zkontrolujte výsledky ve všech půdorysných pohledech.

   Pokud se zobrazí chybová zpráva, můžete příslušné chyby exportovat, abyste je mohli posoudit a opravit.

9. Pokud je u modelu povoleno sdílení práce, po otočení projektového severu proveďte synchronizaci s centrálním modelem a požádejte uživatele, aby vytvořili nové místní kopie.
