Bereich Verwaltungssystem

Im Bereich Verwaltungssystem erstellen und iterieren Sie die Komponenten, die an der Simulation beteiligt sind.

Gruppe Erstellen > Geometrie > Flüssigkeiten > Rollout Einrichten > Simulationsansicht

Im Bereich Verwaltungssystem können Sie neue Flüssigkeitsobjekte hinzufügen und komplexe Simulationen mit der Hilfe von Solvern lösen. In diesem Bereich starten Sie auch die Berechnungen und verwalten die zugehörigen zwischengespeicherten Daten.

Wichtig: Realistische Simulationen sind zeitaufwändig und mit häufigem Herumprobieren verbunden. Wenn so viele Parameter angepasst werden müssen, kann eine Nachverfolgung Ihrer Arbeit schwierig sein. Darum ist es wichtig, sich iterative Arbeitsvorgänge anzugewöhnen, indem Solver erstellt und geklont werden, sodass Sie jederzeit zu früheren Ergebnissen zurückgehen können.

Benutzeroberfläche

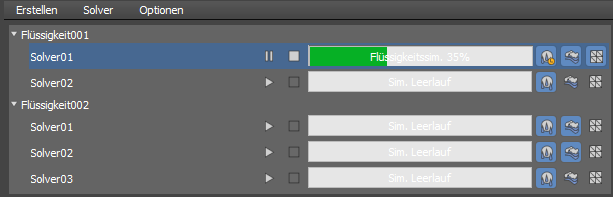

Bereich Verwaltungssystem mit zwei Flüssigkeitsobjekten und fünf aktiven Solvern

Menüleiste

Verwenden Sie die Menüleiste zum Verwalten von Objekten, Solvern und Caches sowie zum Ändern des Fensterlayouts und zur Überwachung der Simulation.

Menü Erstellen

Flüssigkeitsobjekt: Erstellt ein neues Flüssigkeitsobjekt.
Bewegungsfeld: Erstellt ein neues Bewegungsfeldobjekt.
Fluid-Loader: Erstellt ein neues Fluid-Loader-Objekt.

Solver-Menü

Neue Berechnung: Erstellt einen neuen Solver für das ausgewählte Flüssigkeitsobjekt.
Solver klonen: Klont den ausgewählten Solver und alle zugehörigen Einstellungen. An den Namen des geklonten Solvers wird _Kopie angehängt.
Solver umbenennen: Öffnet das Dialogfeld Solver umbenennen, in dem Sie den ausgewählten Solver umbenennen können. Aktivieren Sie das Kontrollkästchen Ursprünglichen Cache-Ordner nicht umbenennen, um zu verhindern, dass die ursprüngliche Simulation überschrieben wird.
Ausgewählten Solver löschen: Löscht den ausgewählten Solver.
Anmerkung: Löschen Sie keine Solver, während diese ausgeführt werden oder angehalten wurden.
Cache-Dateien löschen: Öffnet das Dialogfeld Cache löschen, in dem Sie auswählen können, ob Sie die Flüssigkeits-, Schaum- und/oder Netzcaches für den ausgewählten Solver löschen möchten.
Simulation kürzen: Löscht alle vorhandenen Simulationsdateien nach dem aktuellen Frame. Mit diesem Befehl können Sie eine Feinabstimmung der Simulation über einen bestimmten Frame hinaus vornehmen, ohne frühere Ergebnisse zu verwerfen.
Anfangszustand einstellen: Stellt den Anfangszustand für den Solver am aktuellen Frame ein. Verwenden Sie diese Funktion, um anhand des Status einer vorhandenen Simulation in einem bestimmten Frame eine neue Simulation zu beginnen. Das ist besonders nützlich, wenn sich ein Fluid bereits zu Beginn der Simulation in voller Fließbewegung befinden soll, etwa bei der Darstellung eines Wasserfalls oder eines geöffneten Wasserhahns.
Mit Anfangszustand klonen: Erstellt einen Klon des Solvers mit dem aktuellen Frame als Anfangszustand. An den Namen des neuen Solvers wird IS_FX angehängt, wobei IS den Anfangszustand (Initial State) und FX die Framenummer angibt, die für den Anfangszustand verwendet wird. Das erste Frame der Simulation bezieht sich auf den Simulationszustand am Frame des Anfangszustandes des ursprünglichen Solvers, aus dem er geklont wurde.
Anfangszustand deaktivieren: Deaktiviert den aktuell eingestellten Anfangszustand für den Solver. Diese Aktion kann nicht rückgängig gemacht werden.

Menü "Optionen"

Vertikale Anordnung

Ordnet die Gruppe Solver-Parameter vertikal an und listet die Bereiche oben und die Parameter unten auf.

Horizontale Anordnung

Ordnet die Gruppe Solver-Parameter horizontal an und listet die Bereiche links und die Parameter rechts auf.

Ausgabefenster öffnen

Öffnet das Fenster Simulationsergebnisse, in dem Sie den Fortschritt der Simulation überwachen und eventuelle Fehler beheben können, darunter:

Startzeit der Simulations-Frame
Speichernutzung der Objekte, die gerade voxeliert werden
Caching-Zeit von Objekten, die gerade voxeliert werden
Zeitschritte in dem aktuellen Frame
Anzahl der Flüssigkeitspartikel
BIF-Frame-Größe der Flüssigkeit
Anzahl der Schaumpartikel
BIF-Frame-Größe des Schaums
Aktuelle Frame-Simulationszeit

Cache-Bereinigungsoptionen zurücksetzen

Setzt alle „Diese Meldung nicht mehr anzeigen“-Optionen in den Pop-up-Cache-Dialogfeldern der Simulation zurück.

Frame in Statusleiste anzeigen

Zeigt den zuletzt gelösten Frame anstelle des abgeschlossenen Prozentsatzes in der Fortschrittsleiste an.

Zeitschieber für Soft Lock aktivieren

Verschiebt den Zeitschieber auf den zuletzt abgeschlossenen Frame des aktuell ausgewählten Solvers.

Soft Lock bei Zeitänderung deaktivieren

Deaktiviert den Soft Lock bei jeder manuellen Änderung des Zeitschiebers.

Bereich Solver

Mit dem Bereich Solver können Sie Flüssigkeiten und Solver verwalten, Berechnungen starten und stoppen, den Simulationsfortschritt überwachen und Simulationskomponenten auswählen.

Kontextmenüs

Klicken Sie mit der rechten Maustaste auf eine Flüssigkeit oder einen Solver, um die folgenden Kontextmenüs zu öffnen:

Kontextmenü für Flüssigkeiten

Neue Berechnung: Erstellt einen neuen Solver für das ausgewählte Flüssigkeitsobjekt.
Objekt in Szene auswählen: Wählt das angegebene Flüssigkeitsobjekt in der Szene aus.

Kontextmenü für Solver

Cache löschen: Öffnet das Dialogfeld Cache löschen, in dem Sie auswählen können, ob Sie die Flüssigkeits-, Schaum- und/oder Netzcaches für den ausgewählten Solver löschen möchten.
Umbenennen: Benennt den ausgewählten Solver um.
Klonen: Klont den ausgewählten Solver und alle zugehörigen Einstellungen.
Exportieren: Exportiert Solver-Daten in eine Datei mit Flüssigkeitssolver-Daten (.liquidsolve).
Löschen: Löscht den ausgewählten Solver.
Anfangszustand einstellen: Stellt den Anfangszustand für den Solver am aktuellen Frame ein.
Mit Anfangszustand klonen: Erstellt einen Klon des Solvers mit dem aktuellen Frame als Anfangszustand. An den Namen des neuen Solvers wird IS_FX angehängt, wobei IS den Anfangszustand (Initial State) und FX die Framenummer angibt, die für den Anfangszustand verwendet wird.
PRT-Dateien exportieren: Exportiert PRT-Dateien mit 3D-Modellierungsinformationen und Kanaldaten in einem globalen Format. Weitere Informationen finden Sie im Thema zur Gruppe Zwischenspeicherung.
Cache-Stammverzeichnis in Explorer öffnen: Öffnet das Cache-Stammverzeichnis in Windows Explorer.
Loader aus Cache erstellen: Erstellt ein Fluid-Loader Objekt aus dem aktuellen Fluid-Cache im Hauptspeicher.
Cache zu ausgewähltem Loader hinzufügen: Fügt den Objekt-Cache des Flüssigkeitsobjekts zum aktuell ausgewählten Fluid-Loader-Objekt hinzu.
Anzeige-/Rendereinstellungen kopieren: Öffnet ein Dialogfeld, in dem Anzeige- und Rendereinstellungen für die ausgewählte Flüssigkeit in ausgewählte Zielobjekte kopiert werden können. Wählen Sie in der Gruppe Parameter des Dialogfelds die Einstellungen aus, die Sie kopieren möchten. Wählen Sie dann in der Gruppe Zielobjekte die gewünschten Flüssigkeiten- und Fluid-Loader-Objekte aus. Klicken Sie zum Fertigstellen auf Übernehmen.

Fluid-Loader-Kontextmenü

Anzeige-/Rendereinstellungen kopieren: Öffnet ein Dialogfeld, in dem Anzeige- und Rendereinstellungen für den ausgewählten Fluid-Loader in Zielobjekte kopiert werden können. Wählen Sie in der Gruppe Parameter des Dialogfelds die Einstellungen aus, die Sie kopieren möchten. Wählen Sie dann in der Gruppe Zielobjekte die gewünschten Flüssigkeiten- und Fluid-Loader-Objekte aus. Klicken Sie zum Fertigstellen auf Übernehmen.
Objekt in Szene auswählen: Wählt das angegebene Fluid-Loader-Objekt in der Szene aus.

Simulationssteuerungen

Verwenden Sie die Simulationssteuerelemente zum Lösen von ausgewählten Komponenten und Überwachen des jeweiligen Fortschritts. Sie können Flüssigkeiten, Schaum und das Cache-Netz gleichzeitig berechnen, oder zuerst die Flüssigkeit und anschließend den Schaum und/oder das Cache-Netz berechnen.

Klicken Sie auf:	Auf:
	Starten Sie die Berechnung.
	Unterbrechen Sie die Berechnung.
	Stoppen Sie die Berechnung.
	Lösen Sie die Flüssigkeitskomponente.
	Lösen Sie die Schaumkomponente.
	Erzeugen Sie die Netzkomponente.

Aktivierte Komponenten werden in Hellblau dargestellt. Bei nicht vollständig berechneten Komponenten wird eine gelbe Uhr angezeigt, bei abgeschlossenen Berechnungen ein grünes Häkchen.
