Einrichten und Aktualisieren von Schriftfeldern

AutoCAD Electrical-Toolset kann das Schriftfeld einer Zeichnung aktualisieren, wenn dieses aus einem AutoCAD-Block mit Attributen besteht.

Das Schriftfeld-Dienstprogramm bietet folgende Funktionen:

Es gibt zwei Methoden zum Verknüpfen von Schriftfeldern:

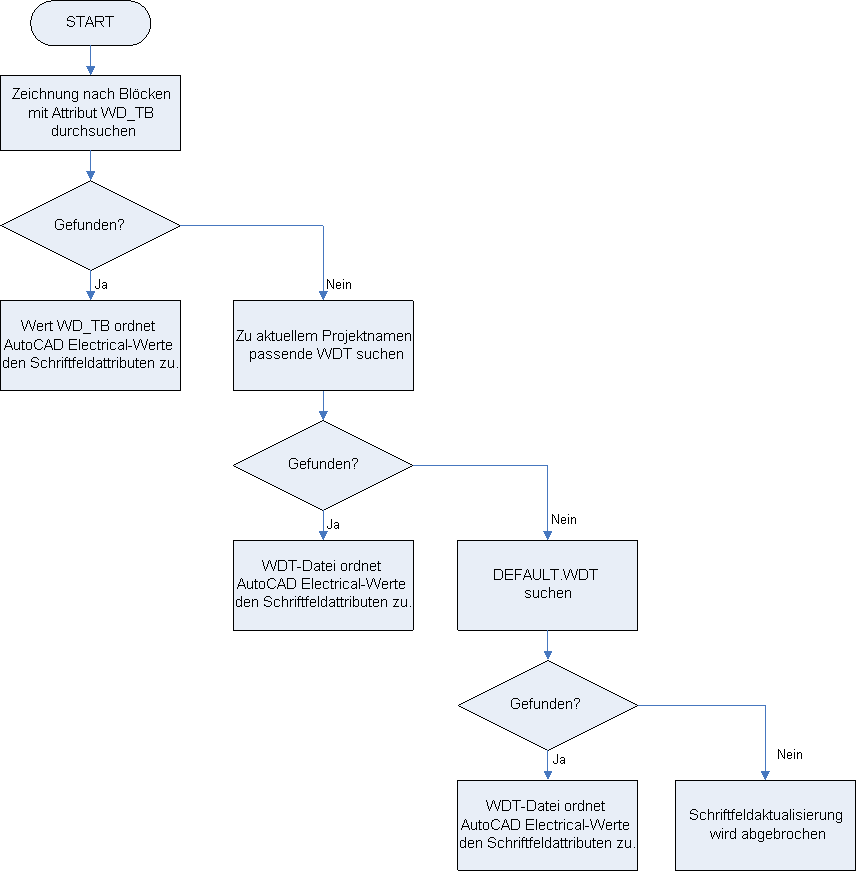

Während einer Schriftfeldaktualisierung geht AutoCAD Electrical-Toolset nach dem folgenden Flussdiagramm vor, um die zu verwendende Methode zu ermitteln.

AutoCAD Electrical-Toolset-Werte

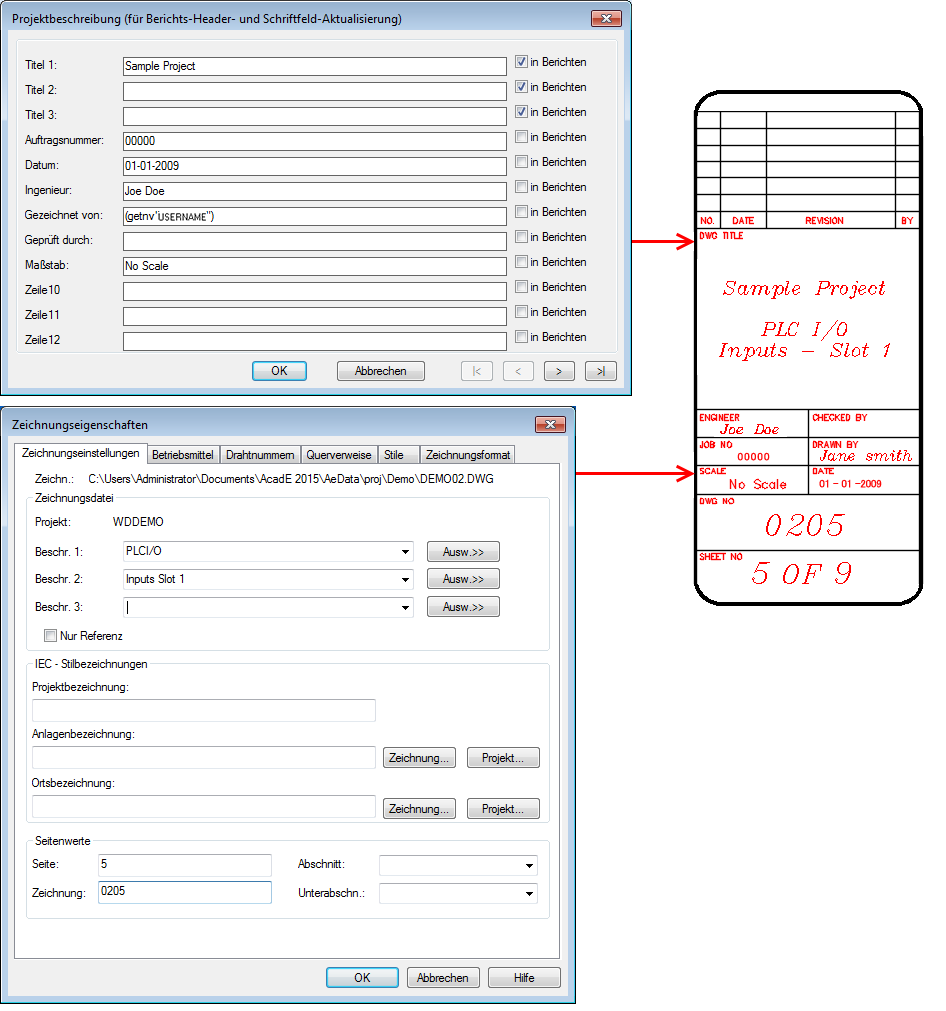

Verwenden Sie Schriftfeld einrichten, um die folgenden projekt- und zeichnungsspezifischen Werte Attributen im Schriftfeld zuzuordnen.

Zuordnungscode

Beschreibung

LINEx

Projektbeschreibungszeile, wobei "x" für die Zeilennummer steht

SHEET

Seitennummernwert (der Wert %S), der im Dialogfeld Zeichnungseigenschaften zugeordnet wird

SHEETMAX

Anzahl der Zeichnungen im aktiven Projekt

DWGNAM

Zeichnungsnamenwert (der Wert %D), der im Dialogfeld Zeichnungseigenschaften zugeordnet wird

DD1 (oder DWGDESC), DD2, DD3

Zeichnungsbeschreibungen, die im Dialogfeld Zeichnungseigenschaften zugeordnet werden

DWGSEC

Abschnittsbezeichnung, die im Dialogfeld Zeichnungseigenschaften zugeordnet wird

DWGSUB

Unterabschnittsbezeichnung, die im Dialogfeld Zeichnungseigenschaften zugeordnet wird

DATEINAME

Name der Zeichnungsdatei ohne Pfad oder Erweiterung

VOLLSTDATEINAME

Name der Zeichnungsdatei mit Pfad und Erweiterung

FILENAMEEXT

Name der Zeichnungsdatei nur mit der Erweiterung .dwg

IEC_P

Projektwert der Zeichnung, der im Dialogfeld Zeichnungseigenschaften zugeordnet wird

IEC_I

Anlagenwert der Zeichnung, der im Dialogfeld Zeichnungseigenschaften zugeordnet wird

IEC_O

Ortswert der Zeichnung, der im Dialogfeld Zeichnungseigenschaften zugeordnet wird

PLOTTIME

Aktuelle Uhrzeit (24-Stunden-Format)

PLOTTIME12

Aktuelle Uhrzeit (12-Stunden-Format)

PLOTDATE

Aktuelles Datum (Format MM:TT:JJJJ)

PLOTDATEMMDDYY

Aktuelles Datum (Format MM:TT:JJ)

PLOTDATEYYMMDD

Aktuelles Datum (Format JJ:MM:TT)

PLOTDATEYYYYMMDD

Aktuelles Datum (Format JJJJ:MM:TT)

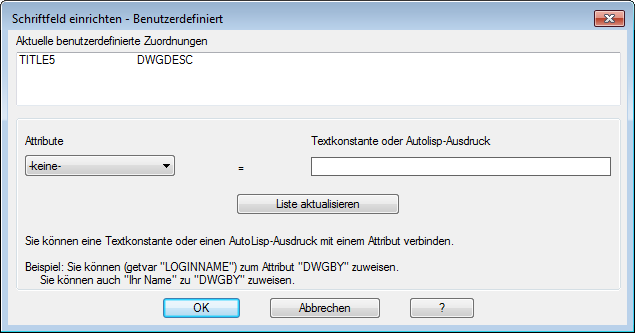

Sie können auch benutzerdefinierte Werte, wie z. B. folgende zuordnen:

Zuordnen von AutoLISP-Werten zu Schriftfeldattributen

Sie können Systemvariablenwerte oder von AutoLISP-Programmen extrahierte Werte Attributen im Schriftfeld zuordnen.

Anmerkung: Wenn es sich bei dem Ausdruck um eine vollständige AutoLISP-Funktion handelt, muss ein Zeichenfolgenwert (keine Ganzzahl, reelle Zahl, Liste oder Nullwert) zurückgegeben werden. Das Programm muss in den Projektbeschreibungsdaten als "(load 'filename.lsp')" kodiert sein. Beim Laden muss ein automatischer Start erfolgen.

Einrichten von mehreren Beschreibungen

AutoCAD Electrical-Toolset unterstützt drei Beschreibungszeilen pro Zeichnung. Wenn mehr Beschreibungszeilen benötigt werden, können die einzelnen Beschreibungszeilen durch das Zeichen "|" in verschiedene Teile aufgeteilt werden. Jeder Teil wird dann einem anderen Attribut im Schriftfeld zugeordnet.

Um beispielsweise die erste Beschreibungszeile drei Attributen zuzuordnen, müssen Sie dieses Format verwenden:

attrname1|attrname2|attrname3=DD1

Teilen Sie den Wert dann im Dialogfeld Zeichnungseigenschaften - Registerkarte Zeichnungseinstellungen unter Beschreibung 1 mit | an den Schnittstellen auf. Beispiel: Hauptschrank|120VAC|SPS-E/A. Mit dem Befehl Schriftfeld aktualisieren wird diese Textzeichenfolge über die drei Schriftfeldattribute verteilt.

Anmerkung: Der Befehl Schriftfeld einrichten unterstützt diese Methode nicht. Verwenden Sie einen Texteditor, z. B. Windows Editor, um die WDT-Datei manuell zu bearbeiten. Verwenden Sie den Befehl DDEDIT, um die WD_TB-Attributdefinition manuell zu bearbeiten.

Plotten

Wenn bei der Einrichtung des Schriftfelds PLOT*-Werte von AutoCAD Electrical-Toolset Attributen zugeordnet werden, werden diese Attribute mit dem AutoCAD Electrical-Toolset-Dienstprogramm zum Plotten aktualisiert. Wenn das Attribut einen Eingabeaufforderungswert aufweist, wird dieser Wert als Präfix verwendet.

Beispiel:
