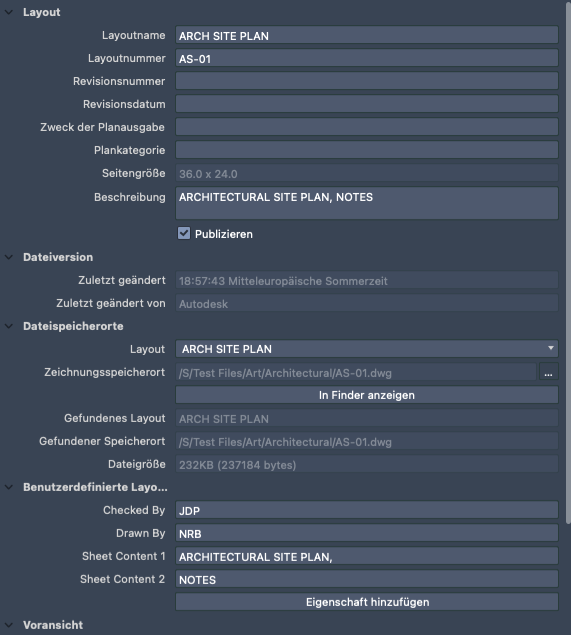

Layouteigenschaften (Projektmanager)

Zeigt Informationen zum ausgewählten Layout an, beispielsweise den Titel, die Nummer und ob es bei Publiziervorgängen berücksichtigt wird. Zeigt auch benutzerspezifische Eigenschaften an, falls vorhanden.

PLANSATZ (Befehl)

Menü: Fenster > Plansatzmanager: Layout im Plansatzmanager auswählen

Liste der Optionen

Die folgenden Optionen sind verfügbar:

Layout

Zeigt Informationen zur Identifizierung des Layouts im Projekt an

Layoutname

Zeigt den Namen des Layouts im Projekt an

Layoutnummer

Zeigt die Nummer des Layouts an.

Version

Zeigt die Versionsnummer an, die dem Layout zugewiesen wurde

Revisionsdatum

Zeigt das Revisionsdatum für das Layout an

Zweck

Zeigt an, wozu das Layout verwendet wird

Kategorie

Zeigt den Namen der Kategorie des Layouts an

Papierformat

Zeigt das Papierformat des Layouts an

Beschreibung

Zeigt die Beschreibung für das Layout an

Publizieren

Bestimmt, ob das Layout dem Dialogfeld Batch Publish beim Publizieren einer Gruppe oder aller Layouts im Projekt hinzugefügt wird

Dateiversion

Gibt Informationen über die zugehörige Zeichnungsdatei (DWG) aus

Zuletzt geändert

Zeigt das Datum an, an dem die Datei zuletzt geändert wurde

Zuletzt geändert von

Zeigt den Namen des Benutzers an, der die Datei zuletzt geändert hat

Dateispeicherorte

Zeigt den Speicherort der Zeichnungsdatei an, die das Projektlayout enthält

Layout

Gibt an, welches benannte Layout in der Zeichnungsdatei (DWG-Datei) dem Layout im Projekt zugeordnet werden soll.

Die Zeichnungsdatei (DWG), die das Layout enthält, wird in der Eigenschaft Zeichnungsspeicherort angegeben.

Zeichnungsspeicherort

Gibt den Pfad und den Namen der Zeichnungsdatei (DWG) an, unter dem sie zuvor gespeichert wurde

In Finder anzeigen

Öffnet im Finder den Speicherort der Zeichnungsdatei (DWG), die mit dem Layout verknüpft ist.

Gefundenes Layout

Zeigt den Namen des Layouts in der Zeichnungsdatei (DWG) an, die mit dem Layout im Projekt verknüpft ist

Gefundener Speicherort

Zeigt den Pfad und Dateiname der Zeichnung an, in der das Layout gefunden wurde.

Dateigröße

Zeigt die Größe der Zeichnungsdatei (DWG) an, die mit dem Layout verknüpft ist.

Layout Custom Properties

Zeigt die benutzerdefinierten Eigenschaften für die einzelnen Layouts im Projekt an

Sie können benutzerdefinierte benutzerspezifische Eigenschaften folgendermaßen verwalten:

• Klicken Sie auf Hinzufügen, um das Dialogfeld Benutzerspezifische Eigenschaft hinzufügen anzuzeigen und eine neue Eigenschaft zu erstellen.
• Klicken Sie mit der rechten Maustaste auf eine Eigenschaft, und wählen Sie Remove Custom Property, um die Eigenschaft zu entfernen.

  Sie können auch New Custom Property wählen, um das Dialogfeld Add Custom Property anzuzeigen und eine neue Eigenschaft zu erstellen.

Voransicht

Zeigt eine Voransicht des ausgewählten Layouts an
