Sie können den Typ der Verbindungspunkte angeben, die beim Entwerfen von Kanalnetzen verwendet werden sollen.
Verbindungspunkte auf einem Schacht/Bauwerk definieren die Positionen, an denen Haltungen verbunden werden können.
Die folgende Abbildung zeigt ein Beispiel für rechteckige Schächte/Bauwerke, die Verbindungspunkte am Mittelpunkt jeder Wand (markiert durch Kreise) sowie einen Einfügepunkt in der Mitte des Schachts/Bauwerks aufweisen.

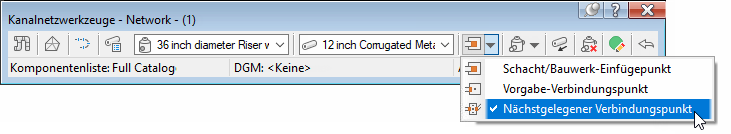

Beim Entwurf eines Kanalnetzes können Sie auswählen, welche Art von Verbindungspunkten verwendet werden soll. Sie können die Verbindungspunkte auch zurücksetzen, nachdem Sie mit dem Entwurf des Kanalnetzes fertig sind.
Wenn Sie den Mauszeiger vom Schacht/Bauwerk wegbewegen, wird eine temporäre Grafik gezeichnet, die die Haltung darstellt. Diese Grafik hat ihren Ursprung in dem Verbindungspunkt auf dem Schacht/Bauwerk, der dem Mauszeiger am nächsten ist.
Beim Bewegen des Mauszeigers um den Schacht/das Bauwerk herum wird die Haltungsgrafik vom nächsten nächstgelegenen Verbindungspunkt aus gezeichnet.
Beim Auswählen des Punkts für den zweiten Schacht/das zweite Bauwerk wird der Schacht/das Bauwerk in die Zeichnung eingefügt, und das Ende der Haltung wird mit dem Verbindungspunkt auf dem zweiten Schacht/Bauwerk verbunden, der am nächsten bei dem ersten Schacht/Bauwerk liegt.
Bei der Griffbearbeitung eines Kanalnetzes können die Endpunkte der Haltungen mit einem Verbindungspunkt oder dem Einfügepunkt des Schachts/Bauwerks verbunden werden. Die folgende Abbildung zeigt eine Haltung, die mit dem Verbindungspunkt verbunden ist, der der Mauszeigerposition bei der Griffbearbeitung einer Haltung am nächsten ist.
Sie können auch die Befehle für Verbindung zurücksetzen auf der kontextabhängigen Registerkarte Kanalnetz der Multifunktionsleiste verwenden, um Haltungsenden zurückzusetzen.
Die folgenden Komponententypen in den Katalogen Allgemeine Entwässerung mit Rohrverbindungen - Imperial und Allgemeine Entwässerung mit Rohrverbindungen - Metrisch wurden aktualisiert, um neue Verbindungspunkte und Griffe einzubeziehen:
Sie können Verbindungspunkte zu benutzerdefinierten Komponenten hinzufügen, indem Sie die Werkzeuge des Infrastructure-Dienstprogramms für Teilelemente in Autodesk Inventor verwenden. Weitere Informationen finden Sie unter So fügen Sie Referenzpunkte hinzu.
