Der Projektbrowser ist eine wichtige Komponente zum Zugriff auf Befehle, Stile und Daten in der Benutzeroberfläche. Über den Projektbrowser können Sie auf die Registerkarten Übersicht, Einstellungen, Vermessung und Werkzeugkasten zugreifen. Klicken Sie mit der rechten Maustaste auf die einzelnen Sammlungen oder Elemente dieser Registerkarten, um die Befehle aufzurufen.
Auf der Registerkarte Übersicht können Sie Entwurfsobjekte, Datenverknüpfungen und Vault-Projekte verwalten.
Auf der Registerkarte Einstellungen können Sie Objekteinstellungen, Stile und andere Zeichnungselemente, wie zum Beispiel Punktdateiformate, Beschreibungsschlüsselsätze und Verschneidungskriteriensätze, verwalten.
Auf der Registerkarte Vermessung können Sie Vermessungsprojekte, -daten und -einstellungen verwalten.
Verwenden Sie die Registerkarte Werkzeugkasten, um auf Berichte und Subskriptionserweiterungen zuzugreifen und benutzerdefinierte Werkzeuge hinzuzufügen.
Gemeinsame Funktionen der Projektbrowser-Registerkarten
Die Registerkarten im Projektbrowser verfügen über mehrere gemeinsame Steuerelemente, darunter Struktur, Kontextmenüs und Objektsymbole.
Struktur
In den Strukturen des Projektbrowsers werden Elemente hierarchisch strukturiert angezeigt. Elemente, die in der Struktur untergeordnete Elemente enthalten können, werden als Sammlung bezeichnet. Das am Strukturknoten links neben den einzelnen Sammlungsnamen angezeigte Symbol bietet Informationen zur Anzeige der Elemente in der Sammlung:
|
Symbol |
Bedeutung und mögliche Aktion |
|---|---|
|
|
Die Sammlung enthält Elemente, die nicht angezeigt werden. Klicken Sie auf |
|
|
Die in der Sammlung enthaltenen Elemente werden angezeigt. Klicken Sie auf |
|
|
Die Sammlung enthält Elemente, die in der Struktur nicht angezeigt werden können. Klicken Sie auf den Sammlungsnamen, um die Elemente in einer Listenansicht des Projektbrowsers anzuzeigen. Weitere Informationen finden Sie unter Informationen zur Elementansicht des Projektbrowsers. |
|
|
Die Daten der Sammlung müssen aktualisiert werden. Klicken Sie mit der rechten Maustaste auf die Sammlung und anschließend auf . |
|
|
Das Element ist eine Referenz auf ein Element an einer anderen Stelle in der Struktur. Doppelklicken Sie auf die Referenz, um zum eigentlichen Element zu navigieren. Beispielsweise wird dieses Symbol neben einer Zeichnung im Knoten Projekte angezeigt, wenn diese Projektzeichnung geöffnet ist. Sie können anschließend doppelt auf das Symbol klicken, um im Knoten Geöffnete Zeichnungen der Übersicht (Struktur) zu dieser Zeichnung zu gelangen. |
|
|
Die Sammlung enthält keine Elemente. |
, um die Struktur zu erweitern und die Elemente anzuzeigen.
, um die Struktur zu verkleinern und die Elemente zu verbergen.
Kontextmenüs

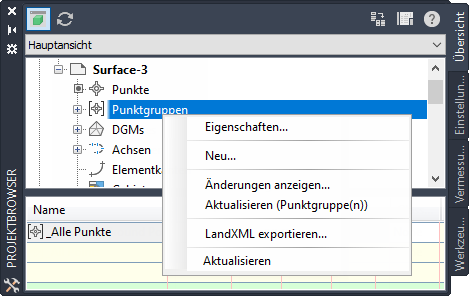

Sie können für jede Sammlung bzw. für jedes Element in der Struktur ein Kontextmenü aufrufen, indem Sie mit der rechten Maustaste darauf klicken. Das Menü enthält Befehle für das in der Struktur ausgewählte Element.
Symbole
In jeder Registerkarte des Projektbrowsers wird oben eine Reihe von Symbolen angezeigt. Weitere·Informationen·zu·diesen·Symbolen·erhalten·Sie·unter·Informationen zu Symbolen der Registerkarte Übersicht, Informationen zu Symbolen der Registerkarte Einstellungen, Informationen zu Symbolen der Registerkarte Vermessung und Informationen zu Symbolen der Registerkarte Werkzeugkasten.
Strukturansicht
Steuern Sie mit der Dropdown-Liste über der Struktur, welche Elemente in der Struktur angezeigt werden.
Elementansichten

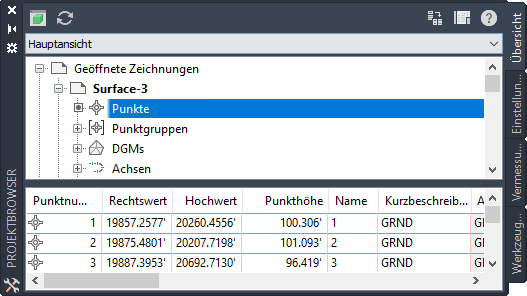

Wenn Sie Elemente in der Struktur auswählen, werden möglicherweise in einer Elementansicht zusätzliche Informationen angezeigt. Diese erscheint in einem Fenster neben oder unter der Hauptstruktur. Sie können die Größe der Elementansicht anpassen, indem Sie den Balken verschieben, der die Elementansicht von der Struktur trennt.
Es gibt folgende Elementansichten, abhängig von dem gewählten Element:
- Listenansicht. Zeigt Informationen in einer Liste oder Tabelle an. Diese Informationen können unter Umständen bearbeitet werden.
- Grafische Ansicht. Zeigt ein Bild des Elements an.
Weitere Informationen finden Sie unter Informationen zur Elementansicht des Projektbrowsers.
Kopieren von Elementen in den Projektbrowserstrukturen
Sie können einige Elemente in den Strukturen des Projektbrowsers kopieren, indem Sie sie zu einer anderen Zeichnung oder Sammlung ziehen.
