Informationen zum Gasdatenmodell

Das Gasdatenmodell setzt sich aus den folgenden Komponenten zusammen:

Gasdatenmodell-Komponente	Objektklassen

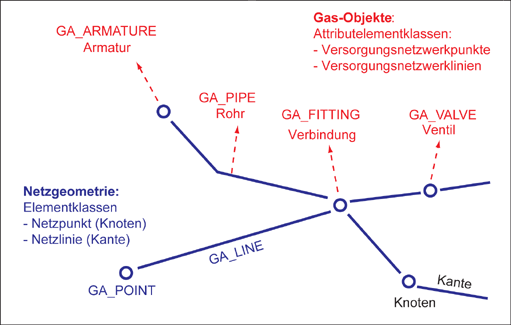

Netzgeometrie	Netzgeometrie wird in den Objektklassen GA_POINT (für Knoten) und GA_LINE (für Kanten) gespeichert. In diesen Objektklassen wird nur Geometrie gespeichert, es werden keine Attribute darin gespeichert. Sie beziehen sich hinsichtlich der Attributdaten auf die Gas-Objekte. Die Zeilen in diesen Tabellen werden von der Versorgungs-API verwaltet. Erweitern Sie Geometrieobjektklassen nicht durch Kundenspalten. Die Geometrieobjektklassen bilden die Netztopologie.
Netztopologie	Netztopologie wird in den Objektklassen _NNOD (Topologieknoten) und _NLNK (Topologieverknüpfungen) gespeichert. Nur die Punktobjektklassen des Punktthemas und die Leitungsobjektklassen des Leitungsthemas sind Teil der Gas-Netztopologie. Andere Objektklassen wie zum Beispiel die Schutz-, Bauwerk- und Anlagethemen oder die Schadenobjektklasse des Leitungsthemas sind nicht Teil der Netztopologie.
Gas-Objekte	Gas-Objekte werden in den Attributobjektklassen GA_POINT.FID_ATTR (Versorgungspunkte) und GA_LINE.FID_ATTR (Versorgungsleitungen) gespeichert. Diese beziehen sich auf die entsprechende Punkt- oder Linien-Geometrieobjektklasse.
Kontrollkabel	Die Geometrie für Kontrollkabel wird in den Objektklassen GA_C_LINE und GA_C_POINT gespeichert. Attribute werden in den Objektklassen GA_C_CABLE und GA_C_CABLE_POINT gespeichert. Die Geometrieobjektklassen bilden die Netztopologie.
Modelltabellen	Modelltabellen speichern verschiedene Typen eines bestimmten Netzelements. Sie befinden sich im Thema Verwaltung unter Hersteller und weisen das Suffix _MODEL auf. Siehe auch Datenmodell: Modelltabellen.
Bemaßung	Bemaßungen werden in Objektklassen mit den Suffixen _L (Linien), _P (Punkte) und _HL (Hilfslinien) gespeichert.
Domänen	Domänentabellen weisen das Suffix _TBD auf und enthalten Listen verfügbarer Attributwerte für Kombinationsfelder in Formularen.
Labels	Labeltabellen weisen das Suffix _TBL auf und enthalten Objektlabels.
Objektregeln	Durch clientseitige Objektregeln wird das Verhalten angepasst. Weitere Informationen finden Sie unter Organisation von Gasfunktionen und -objekten.

Gasdatenmodell
