Dieses Beispiel veranschaulicht, wie Sie Kurven mithilfe der Kurveneditor-Registerkarte verrunden. Es wird davon ausgegangen, dass Sie mehrere durchgezogene Linien und Bögen erstellt haben. Ist dies nicht der Fall, sehen Sie unter Erstellen von Linien und Bögen – Beispiel nach.
- Klicken Sie auf Kurveneditor-Registerkarte > Erstellen-Gruppe > Kreise & Bögen > Getrimmte Verrundung, um die Verrundung-Symbolleiste anzuzeigen.
- Wählen Sie die erste Kurve aus, die Sie verrunden möchten.

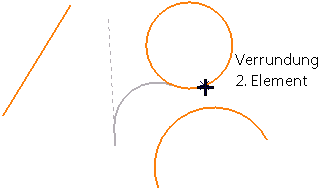

- Bewegen Sie den Mauszeiger über die zweite Kurve, um das Ergebnis anzuzeigen.
- Wählen Sie die Kurve zum Erstellen dieses Ergebnisses aus.
Die beiden Kurven werden auf die Verrundung gestutzt.
Für die folgende Geometrie gilt:
- Wenn Sie zu einem Kreis verrunden, wird der Kreis nicht gestutzt, die Kurve aber schon.
- Wenn der Verrundungsradius zu klein ist, wird die Kurve bis zur Verrundung verlängert.
- Wenn Sie eine Kurve zu einem Kreis verrunden, gibt es mehrere mögliche Lösungen:

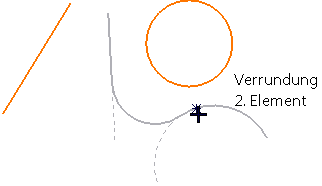

- Äußere Verrundung:

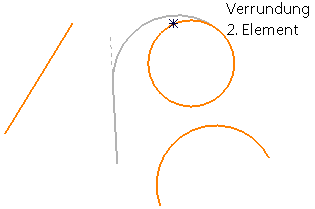

- Halbinnere Verrundung.
Weitere Lösungen sind möglich, wenn das andere Ende der Linie ausgewählt wird:
- Äußere Verrundung.
- Halbinnere Verrundung.
Weitere Lösungen sind möglich, wenn sich die Kurve mit dem Kreis schneidet.
- Äußere Verrundung:
