Si necesita una forma de pilar personalizada que no conste en las paletas de herramientas ni en el catálogo de elementos estructurales de la aplicación, puede crear un pilar con un perfil de líneas definido por el usuario. Para los perfiles del pilar puede utilizar los siguientes objetos de líneas cerradas que no se intersecan consigo mismos:
- círculos y rectángulos
- elipses y splines
- polilíneas cerradas Consejo: Es posible insertar una definición de perfil como polilínea en el dibujo y usarlo como perfil del pilar.

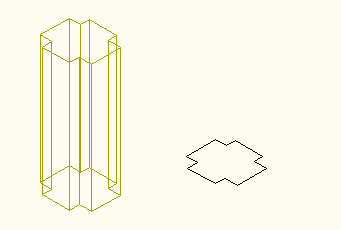

- Dibuje las líneas para el perfil del pilar personalizado.
- Seleccione la
Pilar personalizado. - Seleccione las líneas.
- Defina el punto de inserción (punto base) del pilar.
- En el cuadro de diálogo Convertir en pilar, escriba un nombre para el estilo de pilar.
- Si desea eliminar las líneas de origen del nuevo estilo, seleccione Borrar geometría de diseño.
- Pulse Aceptar.
Se insertará el pilar en el dibujo. Al mismo tiempo, se crea un estilo de pilar en el Administrador de estilos.
- En la paleta Propiedades, cambie la cota, la ubicación y otras propiedades del ejemplar de pilar, y use el Administrador de estilos para cambiar las reglas de diseño, los materiales y las propiedades de visualización del nuevo estilo, si es preciso.
