Para crear pilares anclados a rejillas

Utilice este procedimiento para crear un pilar anclado a una rejilla con las propiedades especificadas en la herramienta de pilar estructural seleccionada. El estilo especificado en la herramienta proporciona la forma del pilar. Al especificar un punto de inserción para la rejilla, la forma se extruye en una dirección positiva a lo largo del eje Z del SCU hasta una altura determinada por las propiedades Desfase inicial, Desfase final y Longitud lógica de la herramienta.

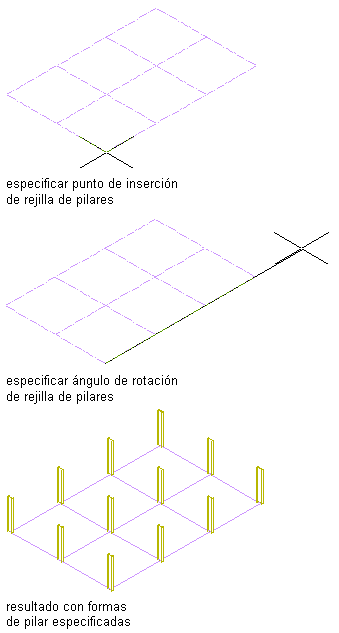

Creación de una rejilla de pilar con formas de pilar específicas

1. Abra la paleta de herramientas que contenga la herramienta de pilar estructural que desee usar, y seleccione la herramienta.
   Consejo: Es posible que necesite desplazarse hacia abajo para ver la herramienta. Cuando la haya seleccionado, puede mover u ocultar la paleta Propiedades para ver una mayor extensión del área de dibujo.
   Nota: También puede seleccionar la ficha Iniciogrupo Generarmenú desplegable Rejilla de pilaresPilar.
2. Mueva el cursor por la rejilla para que se resalte y se muestre la lista de opciones para agregar pilares. (Pulse Ctrl para desplazarse por las opciones).
3. Especifique el punto de inserción del pilar en la rejilla.

   Si desea...	Entonces…
   agregar un pilar en un nodo específico de la rejilla	mueva el cursor por el nodo o cerca de él, y haga clic. Se agrega un pilar al nodo más cercano a la posición del cursor.
   agregar un pilar a todos los nodos de la rejilla	pulse Ctrl y haga clic.
   agregar un pilar en un punto específico en la rejilla o dentro de ella	pulse la tecla Ctrl dos veces, mueva el cursor hasta el punto donde desee agregar el pilar y haga clic. Si la opción Especificar rotación en pantalla de la paleta Propiedades está configurada como Sí, mueva el cursor para girar el pilar sobre su eje extruido y, a continuación, haga clic, o escriba un valor para el ángulo de rotación y pulse Intro. Un valor positivo rota el pilar hacia la izquierda, sobre su eje extruido cuando se visualiza desde su el final (parte superior) hasta el comienzo (parte inferior).

4. Cuando haya terminado de agregar pilares a la rejilla, pulse Intro para finalizar el comando.
   Atención: Las rejillas de pilares que tienen numerosos pilares enlazados pueden tardar más de lo previsto en mostrarse en pantalla. Esto se debe a que los elementos estructurales portan información adicional que puede utilizarse para el análisis estructural.
