Consulte los pasos mostrados en este tema para utilizar pinzamientos a fin de editar escaleras con descansillos.
| Pinzamiento | Descripción |
|---|---|
| (Mover tramo) | Permite mover el tramo de una escalera con descansillo múltiple. |
| (Punto de giro) | Permite mover el punto de giro de una escalera de descansillo múltiple. |
| (Estrechamiento de tramo) | Permite cambiar el estrechamiento de un tramo de escalera de descansillo múltiple. |
| (Borde) | Permite cambiar la anchura de un recorrido de escalera de descansillo múltiple moviendo un borde. |
| (Ubicación de línea de construcción) | Permite cambiar la ubicación de la línea de construcción de una escalera de descansillo múltiple. |
| (Ubicación de ruta de gráficos) | Permite cambiar la ubicación de la ruta de gráficos de una escalera de descansillo múltiple. |
Edición de cotas de una escalera con descansillos
- Seleccione la escalera con descansillos.
- Seleccione el pinzamiento de la cota que desea cambiar.

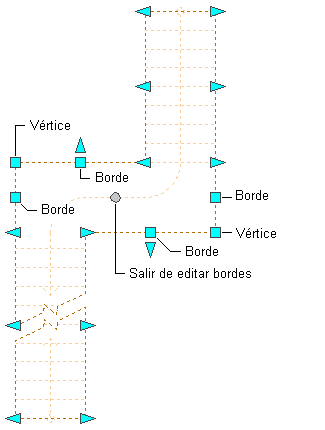

Pinzamientos de borde y vértice, y salir de edición de bordes de escaleras con descansillos
- Mueva el pinzamiento hasta que aparezca el valor de cota que desea y pulse con el ratón una vez o escriba un valor.
- Seleccione el pinzamiento Editar bordes para acceder al modo de edición de bordes (anchura de tramo y estrechamiento de tramo). Nota: Asimismo, seleccione la
.

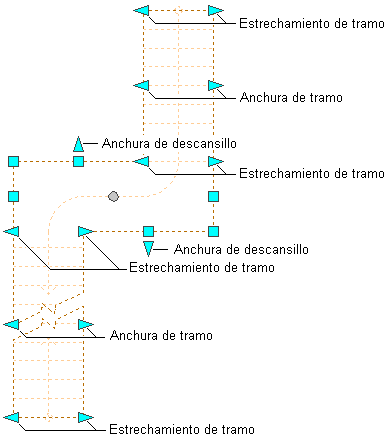

Pinzamientos de estrechamiento de tramo, anchura de tramo y anchura de descansillo de escaleras con descansillos
- Cuando haya concluido la edición de los bordes de escaleras, seleccione el pinzamiento de salir de edición de bordes para volver al modo predeterminado de edición de escaleras.
- Siga editando o haga clic con el botón derecho y elija Anular selección para desactivar los pinzamientos.
Cambio de la ubicación o posición de una escalera con descansillos
- Seleccione la escalera con descansillos.
- Seleccione el correspondiente pinzamiento para cambiar la ubicación de la escalera, su punto inicial o final, la línea de construcción o la ruta de gráficos.

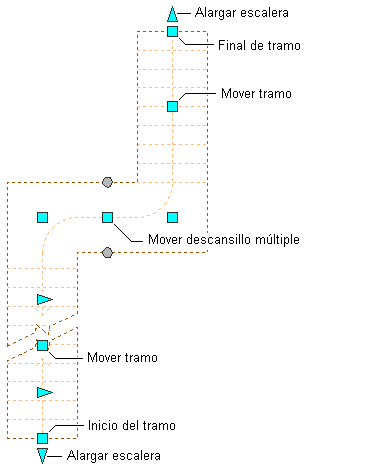

Pinzamientos de inicio y fin de tramo, mover tramo, mover descansillo y alargar de escaleras con descansillos
Pinzamientos de punto de giro, ubicación de línea de construcción y ubicación de ruta de gráficos, y editar bordes de escaleras con descansillos
- Mueva la escalera hasta la ubicación deseada y pulse una vez, o escriba un valor y pulse Intro.
Si desea escribir un valor específico para la segunda dirección en cualquier modo de edición (por ejemplo, en la dirección Y cuando se edita en el plano XY), pulse la tecla Tabulador para pasar a la segunda dirección.
También puede bloquear el movimiento de la escalera en una dirección concreta. Si especifica un valor para cualquier dirección de la cota en el modo de edición actual y pulsa la tecla Tabulador, el movimiento de la escalera se limita a la segunda dirección de la cota. Cuando se edita en el plano XY, por ejemplo, puede especificar un valor para la cota X y, a continuación, pulsar la tecla Tabulador. La cota X se bloquea en dicho valor y el movimiento de la escalera se limita a la dirección de la cota Y.
- Pulse con el botón derecho y elija Anular selección para desactivar los pinzamientos.
Cambio de la forma de los descansillos de una escalera con descansillos
- Seleccione la escalera con descansillos.
- Seleccione el pinzamiento de edición de bordes para acceder al modo de edición de bordes (anchura, bordes y vértices del descansillo). Nota: Asimismo, seleccione la.
Pinzamientos de estrechamiento de tramo, anchura de tramo y anchura de descansillo de escaleras con descansillos
Pinzamientos de borde y vértice, y salir de edición de bordes de escaleras con descansillos
- Mueva el pinzamiento correspondiente para cambiar la forma del descansillo de la escalera. Nota: Una vez se ha personalizado un borde de un descansillo moviendo cualquiera de los pinzamientos de vértice o borde, los pinzamientos de anchura del descansillo ya no se muestran.
- Cuando haya concluido la edición de los bordes de descansillos, seleccione el pinzamiento de salir de edición de bordes para volver al modo predeterminado de edición de escaleras.
- Pulse con el botón derecho y elija Anular selección para desactivar los pinzamientos.
Cambio de la ubicación de descansillos en una escalera con descansillos
- Seleccione la escalera con descansillos.
- Desplace el pinzamiento correspondiente para cambiar la ubicación del descansillo; para ello, cambie la ubicación del punto de giro para cada lado del descansillo o mueva todo el descansillo.
- Pulse con el botón derecho y elija Anular selección para desactivar los pinzamientos.
Cambio de la línea de construcción o la ruta de gráficos de una escalera con descansillos
- Seleccione la escalera con descansillos.
- Mueva el pinzamiento de línea de construcción o ruta de gráficos.
Pinzamientos de punto de giro, ubicación de línea de construcción y ubicación de ruta de gráficos, y editar bordes de escaleras con descansillos
Nota: Sólo se muestra una línea de construcción o ruta de gráficos cada vez. Esto se controla en la ficha Otro de la representación de visualización del plano actual. - Pulse con el botón derecho y elija Anular selección para desactivar los pinzamientos.
Cambio de la altura de una escalera con descansillos
- Seleccione la escalera con descansillos.
- Mueva el pinzamiento de altura para cambiar la altura de la escalera. Nota: Este pinzamiento sólo se muestra en vistas 3D de la escalera.
Pinzamiento de altura de una escalera con descansillos
- Pulse con el botón derecho y elija Anular selección para desactivar los pinzamientos.
