Un estilo de alzado/sección 2D es un grupo de propiedades asignadas a un alzado 2D que determinan el aspecto y otras características de dicho objeto.
Uso de estilos de alzado 2D
Un estilo de alzado/sección 2D controla las líneas de un alzado mediante reglas de diseño que determinan cómo se visualizan las distintas partes del alzado. Puede aplicar el estilo a uno o más alzados para controlar su aspecto. Asimismo, puede cambiar la visualización de líneas individuales del alzado y guardar los cambios en un estilo de alzado/sección 2D.
Componentes de visualización y reglas de diseño
Los componentes de visualización determinan las características gráficas, como el color y tipo de línea, de las líneas asignadas a cada uno de estos componentes. Las reglas de diseño determinan cómo se asignan las líneas de un alzado a los componentes de visualización.
Cuando se crea una regla de diseño, se especifica la parte del alzado 2D que desea controlar basándose en el color de los objetos del modelo de edificio y en su contexto en el alzado. A continuación, se selecciona el componente de visualización que se utilizará para las líneas que cumplan los criterios especificados. Puede asignar las líneas a un componente de visualización predeterminado o a un componente de visualización personalizado que haya agregado al estilo. Por ejemplo, puede definir una regla que asigne todos los objetos que son de color 150 en el modelo y que están ubicados a lo largo de la línea de alzado a un componente de visualización predeterminado llamado Más oscuro y que creó en el estilo. O puede ocultar una escalera detrás de un muro mediante una regla que asigne un dibujo lineal azul al componente de visualización Oculto.
Administración de estilos de alzado 2D
Para crear, editar, copiar o limpiar estilos se accede al Administrador de estilos. El Administrador de estilos proporciona una ubicación central en AutoCAD Architecture 2023 toolset para trabajar con estilos desde diversos dibujos y plantillas.
Materiales y estilos de alzado 2D
Los estilos de alzado 2D ofrecen una forma fácil de asignar materiales a los objetos de alzado 2D. Puede especificar qué componentes de la sección tendrán la visualización controlada por materiales y cuáles no. A los componentes personalizados no se les puede asignar materiales.
Subdivisiones en estilos de alzado 2D y materiales
Cuando cree subdivisiones en un estilo, normalmente querrá que los objetos que contienen se distingan visualmente de los de otras subdivisiones. Al asignar materiales a los objetos, puede definir el estilo de alzado 2D de forma que se utilice el patrón de sombreado del material, pero el color y el tipo de línea de las propiedades de visualización de la subdivisión.

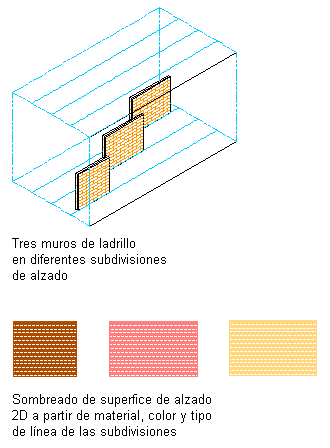

Subdivisiones de alzado con sombreado de superficie asignado
