Procedimiento para crear y editar bocetos

Puede crear, editar o suprimir bocetos.

Creación de un boceto

Novedades: 2020.1, 2022.1

• Para crear un boceto en un archivo de pieza o de ensamblaje, realice una de las siguientes acciones:
  • En la ficha Modelo 3D, pulse en Iniciar boceto 2D o iniciar boceto 3D .
  • Pulse con el botón derecho del ratón en el navegador y seleccione Nuevo boceto o Nuevo boceto 3D.
  • Haga clic en una cara plana o en un plano de trabajo de una pieza y, en la barra de herramientas pequeña, seleccione Crear boceto .
• Para crear un boceto en un archivo de dibujo, pulse en la ficha Insertar vistas > Iniciar boceto .

Nota: Para activar o desactivar la referencia a objetos en el boceto 3D, pulse el comando en la barra de estado o el método abreviado de teclado CTRL + MAYÚS + P.

Edición de un boceto

1. Opte por cualquiera de las posibilidades siguientes:
   • Pulse dos veces en el icono del boceto del navegador.
   • Pulse con el botón derecho del ratón en el navegador y seleccione Editar boceto o Editar boceto 3D.
   • Pulse con el botón derecho en el plano de boceto en el área gráfica y elija Editar boceto o Editar boceto 3D.
   • Pulse con el botón derecho del ratón el boceto en el navegador y seleccione Editar boceto.
2. Utilice los comandos de la ficha Boceto o la ficha Boceto 3D para añadir la geometría y aplicar restricciones, cotas y operaciones.

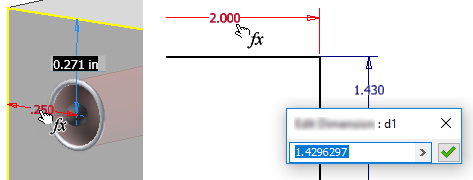

3. Para hacer referencia a otras cotas (parámetros), seleccione la operación para mostrar las cotas utilizadas para crearla y, a continuación, haga clic en el valor de cota que desea utilizar como referencia. O bien, durante la actividad de elaboración del boceto, haga clic en otra cota para hacer referencia a ella.


Finalización de un boceto

Debe finalizar un boceto para salir del entorno de boceto.

• Para finalizar un boceto 2D, en la ficha Boceto, pulse en Terminar boceto o pulse con el botón derecho en el área gráfica y elija Finalizar boceto 2D.
• Para finalizar un boceto 3D, en la ficha Boceto 3D, pulse en Terminar boceto o pulse con el botón derecho en el área gráfica y elija Terminar boceto 3D.

Supresión de un boceto

• Seleccione el boceto en el navegador y pulse Suprimir o pulse con el botón derecho en este y elija Suprimir.
  Nota: Si el boceto forma parte de una operación, también puede suprimir la operación.
