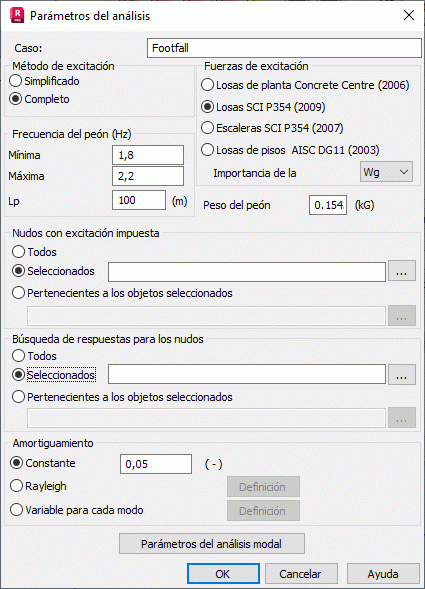

Utilice el cuadro de diálogo Parámetros de análisis Footfall para especificar los parámetros para el análisis de excitación dinámica causada por pisadas de individuos o grupos en movimiento para un caso de carga definido para una estructura.
Para abrir el cuadro de diálogo, realice lo siguiente:
- Haga clic en el botón Nuevo del cuadro de diálogo Tipo de análisis.
- Seleccione la opción Footfall y haga clic en Aceptar en el cuadro de diálogo de Definición de un nuevo caso.
Puede especificar los siguientes parámetros en el cuadro de diálogo:
- Método de excitación
La opción Simplificado analiza la respuesta en el mismo nudo en el que se aplica la fuerza.
La opción Completo analiza la respuesta en cualquier nudo para reflejar el efecto de la fuerza aplicada a otro nudo. En este caso, la fuerza de excitación se aplica de forma independiente en cada uno de los nudos y no existe interacción entre ellos.
- Fuerzas de excitación
Losas de planta Concrete Centre (2006) según "A Design Guide for Footfall Induced Vibration of Structures", M.R. Willford, P.Young, The Concrete Center 2006. El intervalo de frecuencia de las fuerzas de excitación es de 1.0 - 2.8 Hz.
Losas SCI P354 (2007) según "SCI P354: Design of Floors for Vibration: A New Approach", The Steel Construction Institute (edición de 2007), El intervalo de frecuencia de las fuerzas de excitación es de 1.8 - 2.2 Hz.
Escaleras SCI P354 (2007) según "SCI P354: Design of Floors for Vibration: A New Approach", The Steel Construction Institute (edición de 2007). El intervalo de frecuencia de las fuerzas de excitación es de 1.2 - 4.5 Hz.
Losas de pisos AISC DG11 (2003) según "Steel Design Guide Series 11, Floor Vibrations Due to Human Activity", AISC 2003. El intervalo de frecuencia de las fuerzas de excitación es de 1.6 - 2.2 Hz.
Importancia de la frecuencia (Wg o Wb); se utiliza para calcular los valores de aceleración ponderados de las fuerzas de excitación según la norma CI P354.
- Peso del peón
- Frecuencia del peón (mínima y máxima): intervalo de frecuencia en el que se realiza el análisis.
- Número de pasos: parámetro que solo es importante para el análisis (armónico) de respuesta de resonancia; un número menor de pasos reduce la posibilidad de resonancia.
- Peso del peón: parámetro que solo es importante para el análisis (armónico) de respuesta de resonancia; para el análisis temporal, la fuerza de excitación es un impulso de la fuerza de 746 N.
- Nudos con excitación impuesta: esta opción permite realizar el análisis con la excitación aplicada únicamente a los nudos seleccionados (selección de nudos u objetos).
- Búsqueda de respuestas para los nudos: esta opción permite limitar el análisis y calcular los resultados solo en los nudos seleccionados.
- Amortiguamiento (Constante, Rayleigh y Variable para cada modo): se calcula en función de los valores propios y el amortiguamiento del material; si selecciona Rayleigh o Variable para cada modo, el botón Definir pasa a estar disponible; haga clic en él para abrir un cuadro de diálogo adicional.
Haga clic en el botón Parámetros del análisis modal en la parte inferior del cuadro de diálogo para abrir un cuadro de diálogo que permite definir un valor del límite de frecuencias y las direcciones activas de la masa.
