Con esta opción, puede visualizar los resultados del análisis Footfall como mapas en barras y paneles; para acceder a la opción, seleccione el menú Resultados > Avanzado > Análisis Footfall - Mapas.

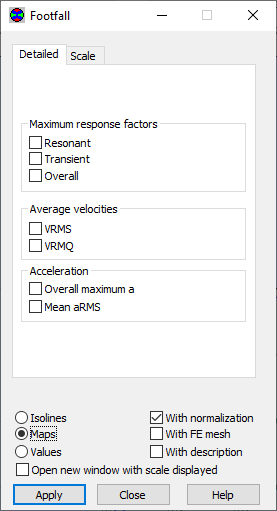

Puede seleccionar los siguientes mapas en el cuadro de diálogo:
- Coeficientes máximos de respuesta (para los análisis de respuesta harmónicos y temporales)
- Velocidad media (RMS, RMQ)
- Aceleración (A total máxima y media aRMS).
El valor medio de aceleración aRMS (raíz cuadrada) es:
Los mapas presentan el resultado máximo de la frecuencia de Footfall especificada para cada nudo.
Puede visualizar los resultados como isolíneas o mapas de color en los elementos seleccionados. Al seleccionar la opción Valores, se elige automáticamente la opción descripción (que aparece atenuada en gris en ese momento).
Solo se puede mostrar una cantidad en la ventana. Para visualizar un mapa de una cantidad diferente, realice lo siguiente:
- Seleccione esta cantidad y haga clic en Aceptar. Un mapa de la cantidad seleccionada sustituye al mapa que se muestra en la ventana.
- Seleccione esta cantidad y seleccione la opción abrir nueva ventana con escala. Un mapa de la cantidad seleccionada se muestra en una nueva ventana; el mapa anterior permanece en la pantalla.
Puede visualizar mapas o isolíneas con una de estas tres opciones: descripción, normalizar y con mallado EF. Si selecciona con mallado EF, se muestra el mapa de una cantidad seleccionada y una malla de elementos finitos generada.
