Abra el cuadro de diálogo Mapas para las barras mediante uno de los métodos siguientes:
- Haga clic en el menú Resultados > Mapas para las barras.
- Haga clic en
Mapas para las barras.
Esta opción se muestra para las estructuras de las barras, los mapas de color obtenidos a partir del análisis de fuerzas de sección, tensiones, deformaciones y otros elementos en una estructura.

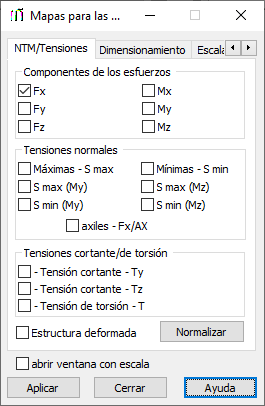

El cuadro de diálogo consta de estas cuatro fichas:
En una estructura, solo se puede mostrar una cantidad.
Para visualizar un mapa de una cantidad en el visor (área de dibujo de Robot), realice lo siguiente:
- Seleccione la cantidad y haga clic en Aplicar. Se muestra un mapa de la cantidad seleccionada en el visor.
- Seleccione la cantidad y también la opción Abrir nueva ventana. El mapa de la cantidad seleccionada se muestra en una ventana nueva; el mapa de una cantidad diferente, si se muestra, se conserva en otra ventana.
