Tras hacer clic en

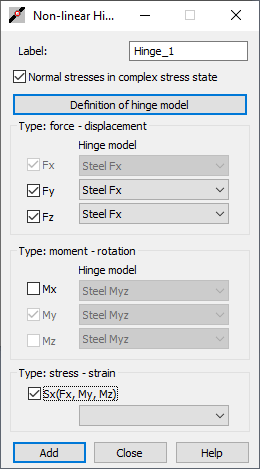

en el cuadro de diálogo Rotulas no lineales, se abre el siguiente cuadro de diálogo.
La parte superior del cuadro de diálogo presenta un campo Nombre para asignar una etiqueta (nombre) a un tipo de rótula no lineal definido. Las tensiones normales con el estado compuesto de tensiones permiten comprobar el estado de las tensiones normales en una sección de barra y las interacciones entre fuerzas y momentos individuales (grados de libertad).
Al hacer clic en Definición del modelo de rótula, se abre el cuadro de diálogo para definir una curva de equilibrio y sus parámetros. Las curvas definidas en el cuadro de diálogo Definición del modelo de rótula no-lineal están visibles en las listas de selección.
En el cuadro de diálogo, hay disponibles tres tipos de rótulas no lineales: fuerza - desplazamiento, momento - rotación y tensión - deformación. El tipo tensión - deformación está disponible después de seleccionar la opción Tensiones normales en el estado compuesto de tensiones. Por defecto, todos los tipos de rótula están desactivados. Por ejemplo, si se selecciona la opción FY, los modelos de rótulas no lineales para ese tipo de rótula estarán disponibles. En función del tipo de estructura, solo están disponibles algunos tipos de rótulas, de forma similar a los relajamientos de barras. La descripción del campo "Tipo: tensión - deformación" cambia en función del tipo de estructura y los grados de libertad disponibles.
- Pórtico 2D: Sx(FX, MY)
- Celosía 2D: Sx(FX)
- Emparrillado y pletina: Sx(MY)
- Celosía 3D: Sx(FX)
- Pórtico 3D: Sx(FX, MY, MZ)
- Lámina: Sx(FX, MY, MZ)
- Sólido: Sx(FX, MY, MZ)
- Estructura en tensiones planas, estructura en deformaciones planas y estructura ejesimétrica: Sx(FX)
Al hacer clic en Añadir, se añade un nuevo tipo de rótula no lineal a la lista de rótulas disponibles en el cuadro de diálogo Rótulas no lineales. Al hacer clic en Cerrar, se cierra el cuadro de diálogo sin cambiar ni definir un tipo de rótula no lineal.
|
Tipo de estructura |
Grados de libertad disponibles |
|---|---|
|
Pórtico 2D |
FX, FZ, MY |
|
Emparrillado |
FZ, MX, MY |
|
Pletina |
FZ, MX, MY |
|
Pórtico 3D |
todo |
|
Vaciado |
todo |
|
Sólido |
todo |
RY+: tracción de las fibras superiores (eje local Z+)
RY-: tracción de las fibras inferiores (eje local Z-)
RZ+: tracción en el eje local Y-
RZ-: tracción en el eje local Y+
Esfuerzos normales:
UX+: tracción
UX-: compresión
Esfuerzos cortantes (direcciones de corte según la convención de signos para elementos de barra:
Dirección del esfuerzo cortante UZ+ - FZ-
Dirección del esfuerzo cortante UZ- - FZ+
Dirección del esfuerzo cortante UY+ - FY-
Dirección del esfuerzo cortante UY- - FY+
