Diagramas (análisis de deterioro)

Utilice este cuadro de diálogo para visualizar los resultados del análisis como diagramas, mapas o deformaciones de estructuras.

Acceso

• Haga clic en Resultados Tipos avanzados Análisis de deterioro - Diagramas.

Los resultados de deterioro están disponibles para cada uno de los componentes por separado.

Los resultados del análisis de deterioro se presentan como diagramas de una cantidad seleccionada en la función de paso de análisis (tiempo adimensional).

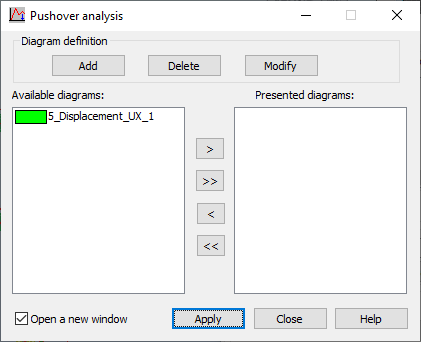

El cuadro de diálogo de la imagen anterior presenta las siguientes opciones:

• En el campo Definición del diagrama, se incluye lo siguiente:
  • Agregar: activa el cuadro de diálogo de nueva definición de diagrama.
  • Modificar: activa el cuadro de diálogo de definición de diagrama.
  • Eliminar: suprime la definición del diagrama seleccionado actualmente en la lista.
• En la parte inferior del cuadro de diálogo hay dos paneles, uno que muestra diagramas definidos (Diagramas definidos) y otro que muestra diagramas seleccionados para la visualización (Diagramas presentados). Entre estos paneles, se encuentran estos botones estándar para mover el contenido de la tabla:
  • >: desplaza el diagrama seleccionado al panel derecho.
  • >>: desplaza todos los diagramas al panel derecho.
  • <: suprime el diagrama seleccionado del panel derecho.
  • <<: suprime todos los diagramas del panel derecho.
• Abra nueva ventana. si se selecciona esta opción, se abre una vista que muestra los diagramas.

Una vez que se hayan definido los diagramas y se hayan desplazado al campo Diagramas presentados del cuadro de diálogo Análisis de deterioro, al hacer clic en Aplicar, se muestra una vista con los diagramas seleccionados. Los diagramas se presentan de la misma forma que para el análisis temporal.
