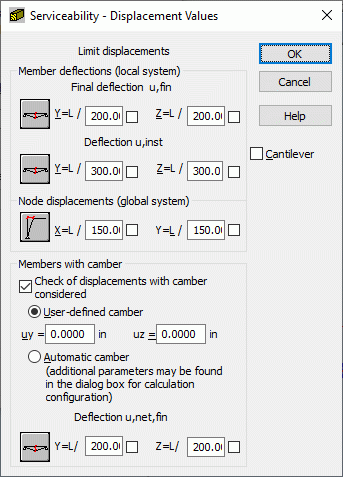

Utilice esta opción para definir los parámetros adicionales de una barra de madera. Para acceder a la opción, haga clic en el botón Servicio del cuadro de diálogo Definición de la barra - parámetros. Se abre el cuadro de diálogo siguiente:
Los desplazamientos límite se definen como flecha de la barra en las direcciones X e Y, flecha resultante yz y desplazamientos de nudos en las direcciones X e Y. Además, al definir las flechas límite de la barra, puede determinar si una barra es una ménsula.
En la parte inferior del cuadro de diálogo, defina los siguientes parámetros de las barras con contraflecha:
- Control de los desplazamientos teniendo en cuenta la contraflecha: si se selecciona, se incluirá un valor de contraflecha durante la verificación/dimensionamiento de la barra.
- Se especifica un valor de contraflecha mediante uno de los dos métodos siguientes:
- Introduzca el valor de contraflecha en el campo Contraflecha definida por el usuario.
- Se presupone que el valor de contraflecha se calcula automáticamente en función de los pesos propios (la opción Contraflecha automática).
