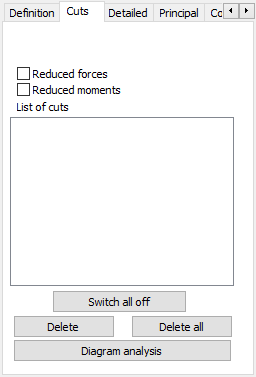

Seleccione la ficha Cortes en el cuadro de diálogo Corte de los paneles para presentar esfuerzos y momentos reducidos.
El software permite reducir todos los esfuerzos que actúan en la sección hacia un punto que es el centro de gravedad de una sección. Los esfuerzos reducidos se representan de la siguiente forma:
- En el visor gráfico: en el sistema global de coordenadas.
- En la tabla de resultados que aparece después de hacer clic en Análisis del diagrama: en los sistemas de coordenadas global y local.
El método de cálculo de los valores de esfuerzos y momentos reducidos se incluye en el tema Reducción de esfuerzos en el centro de gravedad de....
La lista de cortes presenta todos los cortes definidos para una estructura e información específica.
- La visualización del corte se activa o desactiva para la estructura. Si se selecciona, el corte se presentará en la estructura junto con los diagramas seleccionados de las cantidades indicadas.
- Color del corte y el diagrama presentado para el corte.
- Nombre del corte.
Al hacer clic en Aplicar, se muestran los siguientes botones.
- Desactivar todo: desactiva la presentación de todos los cortes preparados para la estructura actual.
- Eliminar: suprime el corte seleccionado (resaltado) de la lista de cortes.
- Eliminar todo: suprime todos los cortes de la lista de cortes.
