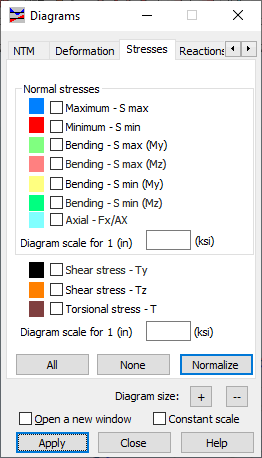

Una vez seleccionada la ficha Tensiones en el cuadro de diálogo Diagramas - barras, se muestra lo siguiente:
Se mostrarán diagramas para las cantidades que seleccione en este cuadro de diálogo:
- Tensiones normales:
- Máximo: si se selecciona esta opción, se muestra el diagrama de la tensión normal máxima. Los valores de tensiones máximas de secciones de barra consecutivas se pueden obtener de diferentes puntos de la sección transversal.
- Mínimo: si se selecciona esta opción, se muestra el diagrama de la tensión normal mínima. Los valores de las tensiones mínimas de las secciones de barra consecutivas pueden obtenerse de diferentes puntos de esta sección lateral.
- Flexión máx. MZ: si se selecciona esta opción, se muestra el diagrama de la tensión de flexión máxima para el momento MZ.
- Flexión máx. MY: si se selecciona esta opción, se muestra el diagrama de la tensión de flexión máxima para el momento MY.
- Flexión mín. MZ: si se selecciona esta opción, se muestra el diagrama de la tensión de flexión mínima para el momento MZ.
- Flexión mín. MY: si se selecciona esta opción, se muestra el diagrama de la tensión de flexión mínima para el momento MY.
- Axiles FX/SX: si se selecciona esta opción, se muestra el diagrama de tensiones axiles.
- Tensiones de cortante Y: si se selecciona esta opción, se muestra el diagrama de tensiones de cortante (eje Y).
- Tensiones de cortante Z: si se selecciona esta opción, se muestra el diagrama de tensiones de cortante (eje Z).
- Tensiones de torsión: si se selecciona esta opción, se muestra el diagrama de tensiones de torsión.
Puede seleccionar un color adecuado para cada una de estas cantidades. También puede definir la escala del diagrama para cada grupo de tensiones.
Se incluyen los siguientes botones:
- Todo: muestra los diagramas de todas las cantidades.
- Nada: oculta los diagramas.
- Normalizar: muestra el diagrama de una cantidad seleccionada de tal forma que se ajusta la escala al valor máximo y mínimo de la cantidad resaltada.
