Seleccione la ficha Definición del cuadro de diálogo Cortes por sólidos para ajustar la calidad de la presentación.
En Dibujar mapas en cortes a través de sólidos, todos los mapas de sección se dibujan para la misma cantidad de resultados. Se trata de una diferencia principal en comparación con la presentación del diagrama en cortes de panel, donde cada diagrama tiene una cantidad de resultados distinta seleccionada.
Para los resultados que dependen de la dirección local de un elemento finito, la dirección se determina independientemente del plano de corte. Por ejemplo, si se muestra el mapa de tensiones Sxx, la dirección de tensión x se definirá de forma independiente del plano de corte.
Los mapas de cortes son solo una forma diferente de mapas de dibujo para una cantidad seleccionada en el cuadro de diálogo Mapas para los sólidos. Se puede visualizar un mapa en un contorno externo sólido o en cortes internos a través de un sólido.

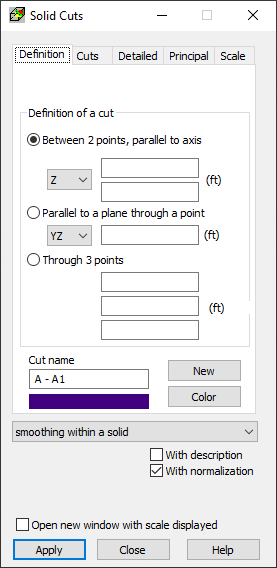

Esta ficha permite definir los cortes por sólidos realizados por un plano. El funcionamiento y el contenido de la ficha para la definición de cortes son análogos a los de las estructuras de tipo láminas.
Se permiten las siguientes definiciones de corte:
- Por un plano vertical definido por dos puntos. Esto genera una banda vertical limitada por dos puntos en el plano paralelo al eje Z global.
- Como un corte paralelo al plano principal seleccionado (XZ, XY, ZY) en el sistema de coordenadas global, pasando por un punto definido.
- Por un plano definido por tres puntos en el espacio.
Para definir un corte para una estructura, realice lo siguiente:
- Seleccione el método de definición de corte.
- Determine los parámetros de corte.
- Asigne un nombre al corte definido.
- Seleccione el color del corte.
- Haga clic en Nuevo.
El corte definido se añadirá a la lista de cortes disponibles en la ficha Cortes.
