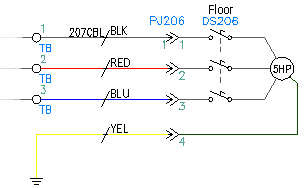

Un symbole de repère de câble est un symbole indiquant si le fil sur lequel il se trouve fait partie d'un câble.
Un repère de câble contient une valeur de repère de composant, comme une combinaison d'appareils père/fils. Il comporte aussi une valeur de couleur de conducteur, figurant dans l'attribut TENSION NOMINALE1 sur le symbole du bloc de repère. Le symbole père peut comporter des numéros de référence catalogue. Si le câble est référencé dans la table de base de données du conducteur de câble dans la base de données du catalogue, l'application peut effectuer un suivi des conducteurs utilisés relativement aux conducteurs disponibles.

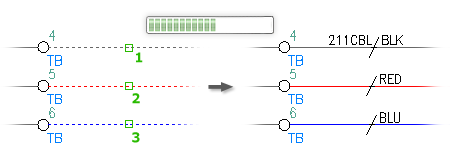

Jeu d’outils AutoCAD Electrical vous offre la possibilité d'insérer tous les symboles de repère requis pour un câble donné à partir d'une seule et même boîte de dialogue. En outre, vous pouvez modifier des jeux de symboles de repère de câble existants, et également supprimer des symboles de repère de câble à l'aide d'une boîte de dialogue unique.
Cet outil commence par extraire les composants et le câblage. Vous choisissez ensuite des combinaisons de codes de provenance et de destination pour générer le rapport. Jeu d’outils AutoCAD Electrical filtre et formate les données sur les fils et les composants connectés, puis répertorie chaque fil et ce qui est connecté à chacune de ses extrémités. Les composants qui ne possèdent aucun code de localisation sont groupés sous un code générique "(??)". Les fils de composant en chaîne le long d'une liaison commune (par exemple, une liaison neutre ou chaude) ne sont pas signalés dans la séquence connectée attendue. (Vous pouvez utiliser la commande Séquence des fils d'Jeu d’outils AutoCAD Electrical pour définir les séquences des connexions de fils pour les réseaux de fils comportant trois composants interconnectés ou plus).
