Vous pouvez utiliser la fonction d’axes connectés pour créer un axe qui fait la transition entre deux axes d’intersection et pour créer une ligne de profil en long qui fait la transition entre leurs lignes de profil en long.
Vous pouvez utiliser cette fonction pour créer une bordure de rive, une rampe de sortie, une fusion/division de route, ou vous pouvez connecter une route existante à une route proposée. Vous pouvez également créer des groupes de courbes complexes pour prendre en charge les échangeurs, et appliquer des décalages à partir des axes parent pour assurer la prise en charge des scénarios de bretelles de sortie. Vous pouvez créer des axes connectés inférieurs ou supérieurs à 180 degrés.

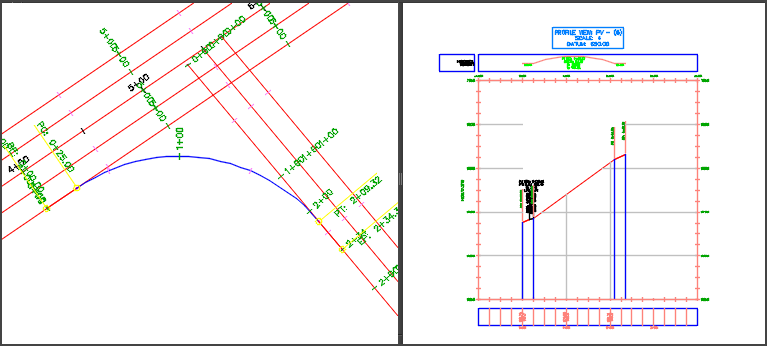

L’axe connecté est créé entre les deux axes d’intersection à l’aide des paramètres spécifiés dans la boîte de dialogue Créer un axe connecté.
La géométrie de la ligne de profil en long connectée est automatiquement générée à partir des lignes de profil en long parent que vous sélectionnez. Vous pouvez spécifier une altitude delta ou une pente transversale pour contrôler la façon dont la ligne de profil en long connectée est générée au niveau des parties de l’axe connecté qui se chevauchent (parallèles aux lignes de profil en long de l’axe parent sélectionné). Les altitudes de départ et de fin et la pente de la ligne de profil en long connectée sont dérivées des parties se chevauchant des lignes de profil en long parent, et la section du milieu de la ligne de profil en long connectée est calculée selon le mode de croisement des extensions des lignes de profil en long parent, si elles se croisent.
Modification de la géométrie d'un axe ou d'une ligne de profil en long connecté(e)
Lorsque vous créez un axe connecté et une ligne de profil en long associée, ils sont par défaut définis sur l'état dynamique, ce qui signifie qu'ils sont partiellement mis à jour si leurs axes et lignes de profil en long parent sont modifiés. Vous pouvez passer le mode de mise à jour sur Statique pour empêcher la mise à jour et si vous souhaitez contrôler complètement la modification de l'axe et de la ligne de profil en long.
- Vous pouvez utiliser les poignées des axes connectés pour modifier les paramètres ou spécifier différentes valeurs pour certains paramètres dans l’onglet Paramètres de connexion de la boîte de dialogue Propriétés de l’axe.
- La géométrie des composants qui se chevauchent sur l'axe et la ligne de profil en long connectés est verrouillée sur les axes et les lignes de profil en long parent si l'état est dynamique, et elle ne peut pas être modifiée. Ces segments se chevauchant sont mis à jour si les axes et les lignes de profil en long parent le sont également.
- Les abscisses curvilignes entre les composants se chevauchant d'une ligne de profil en long connectée et dynamique peuvent être modifiées.
Important : Cette zone ne sera pas dynamique par rapport aux axes et lignes de profil en long parent et ne sera pas mise à jour si ces derniers le sont.
Vous pouvez changer le mode de mise à jour d'un axe connecté dans l'onglet Paramètres de connexion de la boîte de dialogue Propriétés de l'axe.
Vous pouvez changer le mode de mise à jour d'une ligne de profil en long connectée dans l'onglet Données de la ligne de profil en long de la boîte de dialogue Propriétés de la ligne de profil en long.
