Pour créer des axes connectés

1. Cliquez sur l’onglet Accueil le groupe de fonctions Créer une conception le menu déroulant Axe TrouverCréer un axe connecté.

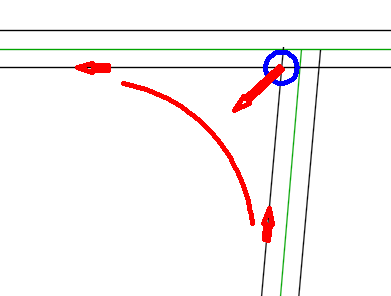

2. Dans le dessin, sélectionnez le premier axe à connecter.
3. Sélectionnez le deuxième axe à connecter.
4. Sélectionnez l'emplacement de l'axe connecté.

   Les graphiques temporaires sont affichés dans le dessin.



5. Sélectionnez un autre emplacement ou appuyez sur la touche Entrée pour accepter l’emplacement actuel et afficher la boîte de dialogue Créer un axe connecté.
6. Cliquez sur l’onglet Paramètres pour spécifier les paramètres de l’axe connecté. Voici un certain nombre d’options uniques pour les axes connectés :
   • Type de groupe de courbes : utilisez cette option pour sélectionner le type de groupe de courbes à créer.
     • Raccord circulaire

     • Clothoïde-Courbe-Clothoïde

     • Clothoïde en S-Clothoïde-Courbe-Clothoïde

     • Clothoïde en S-Courbe-Clothoïde-Clothoïde

     • Clothoïde en S-Clothoïde-Courbe-Clothoïde-Clothoïde

     • Arc à trois centres

   • Rayon de la courbe : utilisez cette option pour modifier le rayon par défaut de l’axe connecté pour tous les types de groupes de courbes, à l’exception de l’arc à trois centres.
     Remarque : Si vous souhaitez modifier le rayon de la courbe après que l’axe a été créé, vous pouvez modifier l’axe à l’aide de la poignée de rayon, ou vous pouvez modifier le rayon dans l’onglet Paramètres de connexion de la boîte de dialogue Propriétés de l’axe.
   • Paramètres de l’arc/Paramètres de la clothoïde : cliquez sur le bouton Parcourir pour accéder aux paramètres des arcs et des clothoïdes dans le type de groupe de courbes.
   • Degré de courbure : cette option permet de spécifier si l’axe connecté doit être inférieur ou supérieur à 180 degrés.
   • Décalages : utilisez ces options pour spécifier des décalages par rapport aux axes parent.
   • Chevauchement de connexion : utilisez ces options pour modifier les chevauchements de connexion par défaut pour l’axe connecté.
     Remarque : Les chevauchements de connexion doivent être supérieurs à 0.
     L'exemple suivant montre l'effet d'un chevauchement de 50 pieds. L’axe connecté chevauche les axes existants sur une longueur de 50 pieds.



     Si le chevauchement se produit sur une courbe, la portion de chevauchement de l’axe connecté suit la courbe.



     Remarque : Si vous souhaitez modifier les valeurs de chevauchement de connexion après la création de l’axe, vous pouvez modifier les segments de chevauchement à l’aide des poignées.
   • Options de l’onglet Ligne de profil en long connectée : utilisez ces options pour créer une ligne de profil en long pour l’axe connecté entre les deux lignes de profil en long existantes que vous spécifiez.
7. Cliquez sur OK pour créer l’axe connecté et, si vous le souhaitez, la ligne de profil en long.
   Remarque : L’axe est créé sous la forme d’un axe de raccordement. Vous pouvez modifier cette valeur dans l’onglet Informations de la boîte de dialogue Propriétés de l’axe, si nécessaire.
8. Si vous avez choisi de créer une ligne de profil en long connectée, créez un dessin de profil en long pour cette ligne dans le dessin.
